產品名稱：HTR3218S 18路LED PWM驅動器
型號： HTR3218S
產片介紹：? HTR3218是一款18路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
產片介紹：? HTR3218是一款18路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR3218是一款18路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3218進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3218使用QFN-24L(4mm×4mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to+85°C工作。
主控器件通過I2C接口對HTR3218進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3218使用QFN-24L(4mm×4mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to+85°C工作。
■ 特點
?輸入電壓范圍VCC：2.5V-5.5V
?I2C接口，支持連續寫數據
?內置軟件復位寄存器
?每路LED支持256階 PWM亮度調節
?18路 LED 獨立控制
?18路 LED 最大電流獨立控制，4檔可選
?2檔調制頻率可選，3kHz(默認)和22kHz
?QFN24L-4×4，無鉛封裝
?I2C接口，支持連續寫數據
?內置軟件復位寄存器
?每路LED支持256階 PWM亮度調節
?18路 LED 獨立控制
?18路 LED 最大電流獨立控制，4檔可選
?2檔調制頻率可選，3kHz(默認)和22kHz
?QFN24L-4×4，無鉛封裝
■ 應用
?智能音響 ?無線音響
?帶LED顯示的手機和掌上設備 ?家電類LED顯示

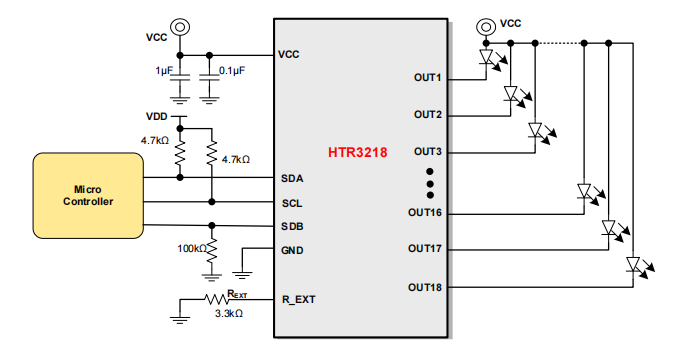

■ 典型應用圖
