產品名稱：HTR3212S (12路LED PWM驅動器)
型號： HTR3212S
產片介紹：HTR3212是一款12路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
產片介紹：HTR3212是一款12路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR3212是一款12路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3212進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3212使用QFN-20L(3mm×3mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
主控器件通過I2C接口對HTR3212進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3212使用QFN-20L(3mm×3mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
■ 特點
?輸入電壓范圍VCC：2.5V-5.5V
?I2C接口，支持連續寫數據
?4個I2C地址可選 (HTR3212F)
?內置軟件復位寄存器
?每路LED支持256階 PWM亮度調節
?12路 LED 獨立控制
?12路 LED 最大電流獨立控制，4檔可選
?2檔調制頻率可選，3kHz(默認)和22kHz
?QFN20L-3×3，無鉛封裝
?I2C接口，支持連續寫數據
?4個I2C地址可選 (HTR3212F)
?內置軟件復位寄存器
?每路LED支持256階 PWM亮度調節
?12路 LED 獨立控制
?12路 LED 最大電流獨立控制，4檔可選
?2檔調制頻率可選，3kHz(默認)和22kHz
?QFN20L-3×3，無鉛封裝
■ 應用
?智能音響 ?無線音響
?帶LED顯示的手機和掌上設備 ?家電類LED顯示
?帶LED顯示的手機和掌上設備 ?家電類LED顯示

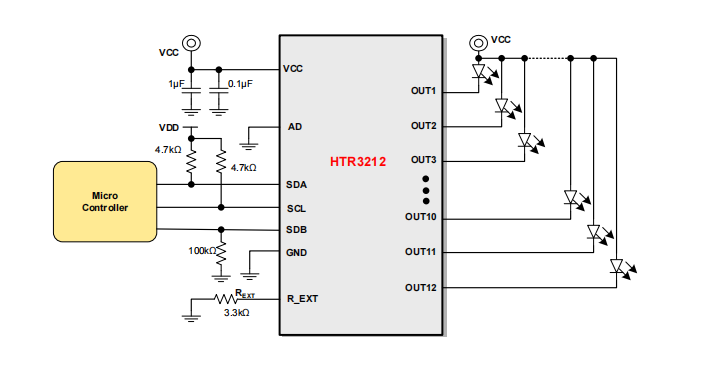

■ 典型應用圖
