產品名稱：HTR3236 36路LED PWM驅動器
型號： HTR3236
產片介紹：HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
產片介紹：HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻Rexr調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3236進行編程控制,通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3236使用QFN-44L(5mmx5mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
主控器件通過I2C接口對HTR3236進行編程控制,通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3236使用QFN-44L(5mmx5mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
■ 特點
· 輸入電壓范圍VCC: 2.5V-5.5V
· I2C接口，支持連續寫數據
· 4個12C地址可選
· 內置軟件復位寄存器
· 每路LED支持256階 PWM亮度調節
· 36路 LED 獨立控制
· 36路 LED 最大電流獨立控制，4檔可選
· 4個12C地址可選
· 內置軟件復位寄存器
· 每路LED支持256階 PWM亮度調節
· 36路 LED 獨立控制
· 36路 LED 最大電流獨立控制，4檔可選
· 2檔調制頻率可選，3kH(默認)和22kHz
· QFN44L-5x5，無鉛封裝
■ 應用
· 智能音響 · 無線音響
· 帶LED顯示的手機和掌上設備 · 家電類LED顯示
· 帶LED顯示的手機和掌上設備 · 家電類LED顯示

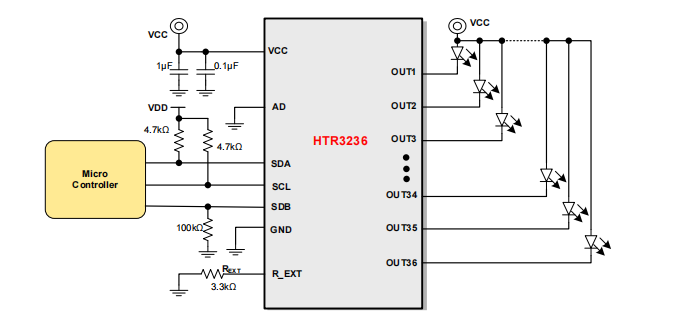

■ 典型應用圖
