產品名稱：AU6830M 集成音頻 DSP 的 2 × 41W 數字型 Class D 音頻功率放大器
型號： AU6830M
產片介紹：AU6830M 是類比半導體集成 DSP 的 Class D 功放，TSSOP28PP 封裝、免散熱，-25℃~+85℃工作。PVDD 4 5–26 4V、DVDD 1 8 3 3V，立體聲 2×41W、單聲道 82W。內置 32 位 DSP，集成 EQ DRC 低音增強，支持 I2S TDM，音質優，THD+N≤0 03%、SNR≥108dB。具備完善保護，I2C 硬件雙控，低功耗易集成。
產片介紹：AU6830M 是類比半導體集成 DSP 的 Class D 功放，TSSOP28PP 封裝、免散熱，-25℃~+85℃工作。PVDD 4 5–26 4V、DVDD 1 8 3 3V，立體聲 2×41W、單聲道 82W。內置 32 位 DSP，集成 EQ DRC 低音增強，支持 I2S TDM，音質優，THD+N≤0 03%、SNR≥108dB。具備完善保護，I2C 硬件雙控，低功耗易集成。
┄┄┄詳細介紹┄┄┄
1. 特性
• 輸出配置
- 立體聲 2.0: 2 × 41W (6Ω, 24V, THD+N = 1%)
• 供電電壓范圍
- PVDD: 4.5V 至 26.4V
- DVDD: 1.8V 或者 3.3V
• 靜態功耗
- 29mA at PVDD = 12V, BD
- 18mA at PVDD = 12V, MiniCM
• 音頻性能指標
- Noise: ≤ 38µVRMS
- THD+N ≤ 0.03% at 1W, 1kHz
- SNR ≥ 108dB (A-weighted)
- DC offset ≤ ±5mV
• 音頻輸入信號格式
- 3-wire I2S, LJ, RJ, TDM (無需 MCLK)
- Fs 支持 32/44.1/48/88.2/96/176.4/192kHz 采樣率
- 支持獨立回聲消除通道 Sdout
• 音頻 DSP 算法
- 2 × 15 EQs + 3-band DRC + AGL + 3 × post EQs
- 支持動態低音增強算法
- 配合外部 boost 電路支持 Class H 算法
• 控制模式
- 支持 I 2C 軟件配置模式
- 支持硬件 IO 控制模式，無需 I 2C 寄存器控制
• 保護功能
- 過流/過壓(28V)/過溫/欠壓/直流保護
- 過流保護門限 9A
- 實時供電電壓/芯片溫度監測可讀出
- 支持系統級熱管理保護
• 調音及系統集成
- 一站式 GUI 調音軟件 ASATP，驅動級整體解決 方案
- 支持上位機一鍵生成配置文件
2. 應用
• 專業音響設備
• 智能音箱
• 條形音響
• 電視
• 筆記本電腦
• 會議系統
3. 描述
AU6830M是一款數字輸入型、雙通道立體聲、高效的音頻Class-D功率放大器，在THD+N=1%時，其最大輸出功率可達
2x41W或1x82W。
AU6830M采用創新的調制模式，可以有效降低靜態功耗，提升續航時間。AU6830M內部集成有32位的高精度音頻DSP，
可提供包括2x15個均衡器，3段DRC以及AGL等調音算法。此外，為了進一步增強小音量下的低音表現，AU6830M 還支持動
態低音增強算法 DPEQ。 AU6830M內部DSP處理帶寬最大支持48kHz(96kHz采樣率)。
在音質表現方面，AU6830M 的 THD+N 指標可以達到0.03%以下的水平，此外極低的直流偏置電壓使得AU6830M在開
機關機pop音方面具備極其出色的性能。
作為一款中大功率音頻功率放大器，AU6830M在熱管理方面支持四檔過溫報警和過溫度關斷保護。此外，該芯片。溫度可
以通過寄存器連續輸出，方便系統做整體熱管理。在喇叭保護方面，AU6830M還支持過流/過壓/欠壓/直流保護等。
AU6830M支持TSSOP28PP封裝，無需散熱片，其額定溫度范圍為-25°C至+85°C。
4. 詳細說明
4.1 概述
AU6830M 主要由 5 個部分組成，包括：
• 一個立體聲 DAC
• 32-bit 高精度音頻 DSP
• 閉環架構的 Class-D
• I 2C 控制接口
• 保護邏輯和內部 ADC 電壓溫度采樣模塊
PVDD 供電電壓范圍為 4.5V 到 26.4V，DVDD 支持 3.3V 或者 1.8V 邏輯。AU6830M 提供兩個 GPIO, 可以配置成回聲消
除或者其他 GPIO 功能，例如 fault。此外，AU6830M 還支持 32k-192k 輸入采樣率。

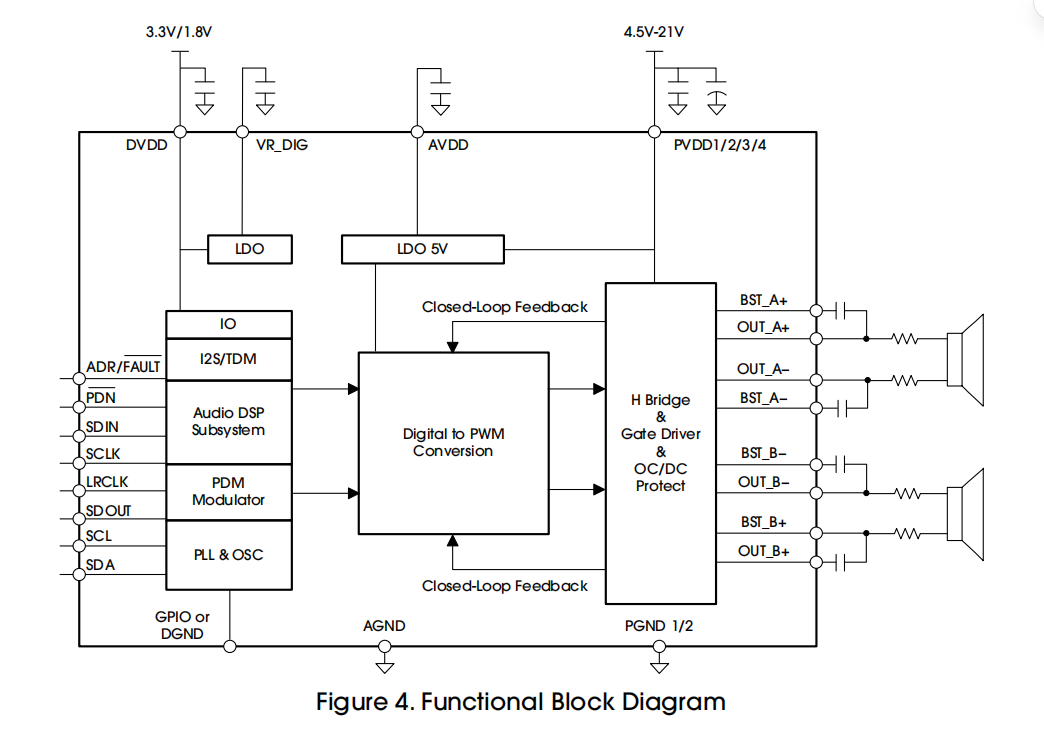

4.2 功能模塊框圖
