產品名稱：NS4830A 單聲道 AB/D 類 Charge Pump 升壓類音頻功率放大器
型號： NS4830A
產片介紹：NS4830A 是一款 AB D 類工作模式可切換，電容式升壓型單聲道音頻功率放大器。芯片內部固定增益 28 倍，有效減少了外圍元器件的數量。芯片可通過一個控制管腳高低電平切換選擇 AB D 類工作模式，以匹配不同的應用環境。
產片介紹：NS4830A 是一款 AB D 類工作模式可切換，電容式升壓型單聲道音頻功率放大器。芯片內部固定增益 28 倍，有效減少了外圍元器件的數量。芯片可通過一個控制管腳高低電平切換選擇 AB D 類工作模式，以匹配不同的應用環境。
┄┄┄詳細介紹┄┄┄
1 特性
● 推薦工作電壓：2.7V～5.5V
● 集成自適應 Charge Pump 升壓模塊
● 內置 Class AB/D 類工作模式切換
● 內置 NCN 功能可選
● 內置固定 28 倍增益
● 輸出功率：
Po@VDD=4.2V，RL=4Ω， THD+N=10%，5W（Class D-NCN OFF）
Po@VDD=4.2V，RL=4Ω， THD+N=1%，4.2W（Class D-NCN OFF）
● 關斷電流：＜1uA
● 待機電流：4.5mA
● eSOP10 封裝
2 說明
NS4830A 是一款 AB/D 類工作模式可切換，電容式升壓型單聲道音頻功率放大器。芯片內部固定增益 28 倍，有效減少了外圍元器件的數量。芯片可通過一個控制管腳高低電平切換選擇 AB/D 類工作模式，以匹配不同的應用環境。芯片內置有 NCN 防破音功能，可根據輸出信號幅值自動調整功放增益，實現客戶應用需求。
NS4830A 在 4.2V 的工作電壓時，能夠向4? 負載提供高達 5W 的輸出功率。另外 NS4830A 內 置過熱保護，輸出短路和過流保護功能，能有效地保護芯片在異常工作狀況下不被損壞。
NS4830A 提供 eSOP10 封裝，額定的工作溫度范圍為-40℃至 85℃。
3 應用范圍
● 藍牙音箱
● 其他便攜音響

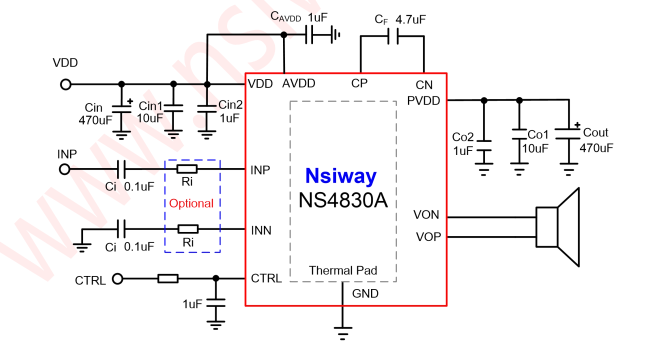

4 應用電路
