產品名稱：AU3109 10W、8V/3.5V 至 18V、無電感、立體聲 D 類揚聲器放大器
型號： AU3109
產片介紹：AU3109 是類比半導體高效無電感 D 類功放，SOP16PP 封裝，支持 3 5V–18V 寬壓。立體聲 2×14W、單聲道 20W，BD 1SPW 兩種調制模式可選。THD+N 低至 0 04%，信噪比 102dB。內置擴頻與錯相技術，EMI 性能優，無需輸出電感。集成過流 過壓 過溫 直流保護，自動恢復，適配藍牙音箱、電視等消費音頻場景。
產片介紹：AU3109 是類比半導體高效無電感 D 類功放，SOP16PP 封裝，支持 3 5V–18V 寬壓。立體聲 2×14W、單聲道 20W，BD 1SPW 兩種調制模式可選。THD+N 低至 0 04%，信噪比 102dB。內置擴頻與錯相技術，EMI 性能優，無需輸出電感。集成過流 過壓 過溫 直流保護，自動恢復，適配藍牙音箱、電視等消費音頻場景。
┄┄┄詳細介紹┄┄┄
1. 特性
• 電源范圍 8V/3.5V 至 18V
- 2 × 10.5W @12V, 6Ω, THD+N = 1%
- 2 × 14W @12V, 4Ω, THD+N = 1%
- 1 × 20W @12V, 4Ω, THD+N = 1%
- 12V, 6Ω, 5W, 1kHz
• BD: THD+N < 0.05% (AU3109M)
• 1SPW: THD+N < 0.1% (AU3109S)
• BD 調制模式(支持驅動耳機)
- 26dB 增益(AU3109M)
• 1SPW 調制模式
- 26dB 增益(AU3109S)
• 低導通阻抗 RDS(on): 140mΩ
• 過流保護閾值: 5.5A (typ)
• 支持 Pop 抑制
• EMC: 支持展頻和兩通道錯相
• 低 BOM 成本
- 輸出濾波無需電感
- 不使用電感時符合 EN55013 和 EN55022
- EMC 標準
- 無需外部散熱器
• 靈活的音頻解決方案
- 單端或差分模擬輸入
- 增益：26dB
• 集成保護和自動恢復
- 引腳對引腳、引腳對地和引腳對電源短路保護
- 熱保護、欠壓保、過流保護和過壓保護
- 直流揚聲器保護
• 封裝：SOP16PP
2. 應用
• 電視和顯示器
• Bluetooth®揚聲器和無線揚聲器
• 智能家電中的音頻放大器
• 物聯網中的音頻揚聲器
• 消費類音頻器件
3. 說明
AU3109是一款10W每通道、高效率、低靜態電流D類立體聲音頻放大器。它可以驅動負載低至3.2Ω 的立體聲揚聲器。其中，AU3109M工作在BD模式下，可以獲得更好THD+N性能，AU3109S工作在1SPW 模式下，可以獲得更好的熱性能。其中AU3109M工作電壓范圍為8V-18V，而AU3109S工作電壓范圍為3.5V-18V。
在EMC表現方面，AU3109支持優化的展頻功能，并支持兩通道錯相，在實現使用廉價鐵氧體磁珠濾波器的同時滿足EMC測試標準，從而有效地降低系統成本。
為了進一步簡化設計，AU3109集成了重要的保護功能，包括欠壓、過壓、過流、短路、過熱以及直流揚聲器保護。所有這些保護都帶有自動恢復功能。
為了進一步簡化設計，AU3109集成了重要的保護功能，包括欠壓、過壓、過流、短路、過熱以及直流揚聲器保護。所有這些保護都帶有自動恢復功能。
4. 詳細說明
4.1 概述
AU3109 為一款低靜態功耗、經濟高效的通用 D 類音頻放大器。內置擴頻控制可有效降低 EMI，并可在≤ 2 × 10W 應用
中使用鐵氧體磁珠代替電感器。
為了方便系統設計，AU3109 只需要 8V/3.5V 至 18V 之間的單電源即可運行。內部電壓調節器為柵極驅動器、數字和低
壓模擬電路提供合適的電壓電平。此外，所有需要浮動電壓電源的電路(如高端柵極驅動中的電路)均由帶有集成自舉二極
管的內置自舉電路提供，每個半橋僅需要一個外部電容器。
音頻信號路徑(包括柵極驅動器和輸出級)被設計為相同的獨立全橋。所有去耦電容器應盡可能靠近其相關引腳放置。具有
電源引腳、去耦電容器和器件引腳的 GND 返回路徑的物理環路必須盡可能短，并且面積盡可能小，以最大限度地減少感
應。
為了使自舉電路正常工作，必須在每個自舉引腳(BSXX)和功率級輸出引腳(OUTXX)之間連接一個小型陶瓷電容器。當功
率級輸出為低電平時，自舉電容器通過連接在柵極驅動電源引腳(GVDD)和自舉引腳之間的內部二極管充電。當功率級輸
出為高電平時，自舉電容器電位移至輸出電位之上，從而為高側柵極驅動器提供合適的電壓源。當 PWM 開關頻率在數據
表指定范圍內的應用中，請使用電容至少為 220nF、尺寸為 0603 或 0805 的陶瓷電容器作為自舉電源。即使在低頻音頻
信號被削波期間，這些電容器也能確保足夠的能量存儲，以保持高側功率級 FET 在其導通周期的剩余部分期間完全導通。
應特別注意功率級電源，包括元件選擇、PCB 布局和布線。為了獲得最佳的電氣性能、EMI 合規性和系統可靠性，每個
PVCC 引腳應使用盡可能靠近每個電源引腳放置的陶瓷電容器進行去耦。建議遵循參考設計的 PCB 布局。有關推薦電源
和所需組件的更多信息，請參閱本數據表中的應用圖。
PVCC 電源應具有低輸出阻抗和低噪聲。由于內部上電復位電路的促進，電源斜坡和SD/FAULT釋放順序?qū)τ谄骷煽啃?
并不重要，但建議在電源穩定后釋放SD/FAULT，以最大限度地減少開機聲音干擾。

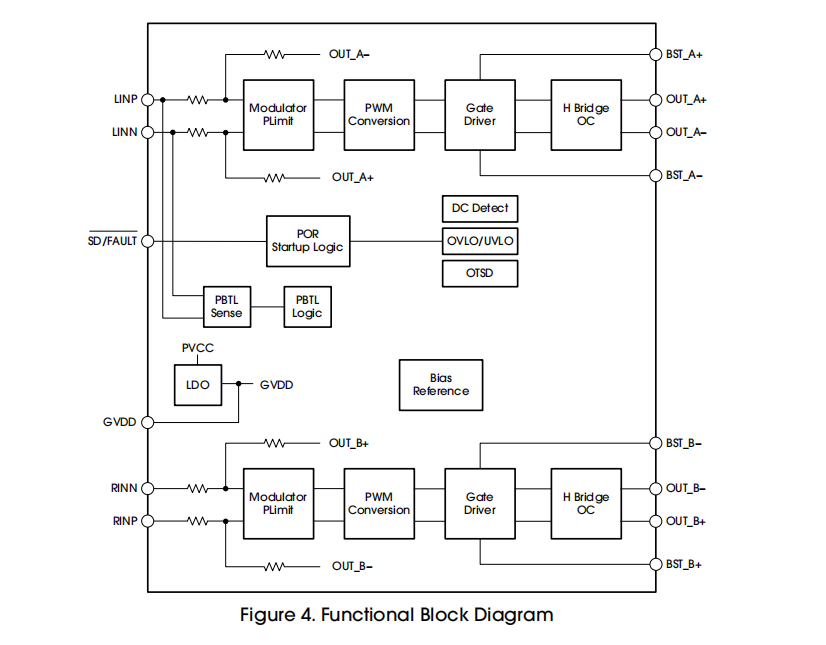

8.2 功能模塊框圖
