產品名稱：HTR3229 16x8 陣列 LED 驅動器
型號： HTR3229
產片介紹：HTR3229是一款通過1MHz的I2C 接口進行編程的支持16X8或15X 9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
產片介紹：HTR3229是一款通過1MHz的I2C 接口進行編程的支持16X8或15X 9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR3229是一款通過1MHz的I2C 接口進行編程的支持16X8或15X 9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
另外，每個LED的開路和短路狀態都能被檢測，HTR3229能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。
HTR3229的工作電壓在2.5V到5.5V之間，并且關斷電流和工作電流都非常小。HTR3229支持QFN-32(4mmx4mm)封裝，可在2.5V到5.5V和-40°C to +125°C下工作。
HTR3229的工作電壓在2.5V到5.5V之間，并且關斷電流和工作電流都非常小。HTR3229支持QFN-32(4mmx4mm)封裝，可在2.5V到5.5V和-40°C to +125°C下工作。
■ 特點
· 輸入電壓范圍: 2.5V-5.5V
· 16路電流源
· 支持16xn (n=1~8),15x9 LED 陣列配置獨立的256階PWM控制臺階
· 每個CSx有256個直流臺階
· 64個整體電流臺階
· SDB上升沿復位I2C模塊
· 32kHz的PWM頻率
· 支持1MHz的I2C接口
· 獨立的開路和短路錯誤檢測功能
· PWM信號180度相位轉變功能
· 擴頻功能
· De-Ghost
· QFN-32 (4mm x4mm)
· 16路電流源
· 支持16xn (n=1~8),15x9 LED 陣列配置獨立的256階PWM控制臺階
· 每個CSx有256個直流臺階
· 64個整體電流臺階
· SDB上升沿復位I2C模塊
· 32kHz的PWM頻率
· 支持1MHz的I2C接口
· 獨立的開路和短路錯誤檢測功能
· PWM信號180度相位轉變功能
· 擴頻功能
· De-Ghost
· QFN-32 (4mm x4mm)
■ 應用
· 白色家電LED面板顯示 · IOT設備

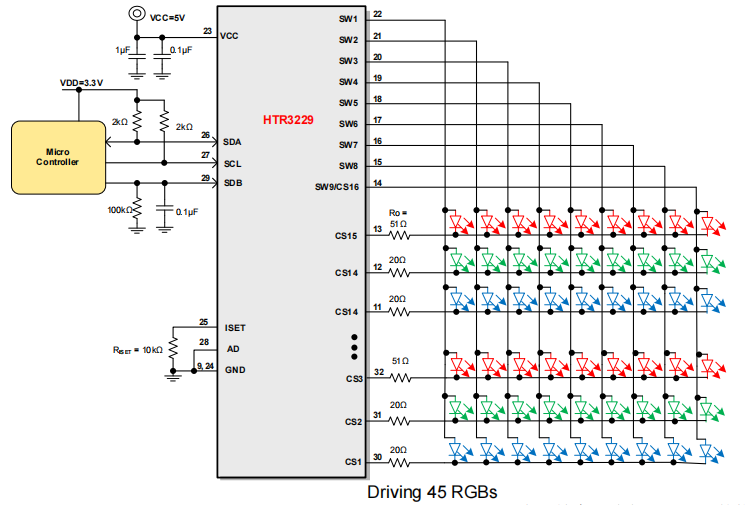

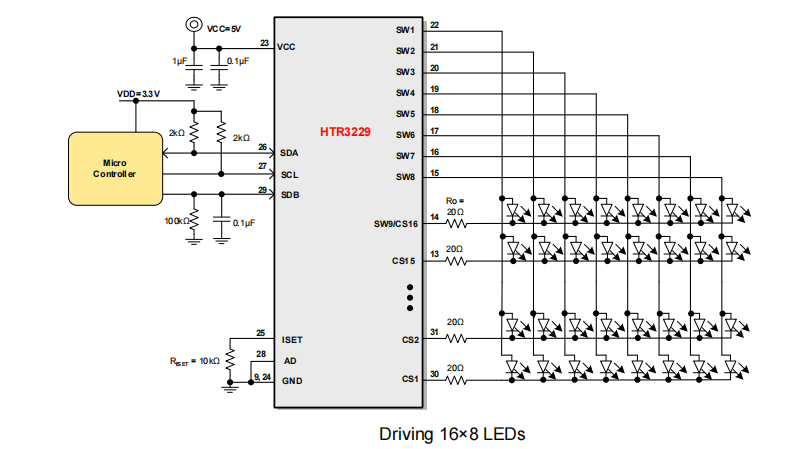

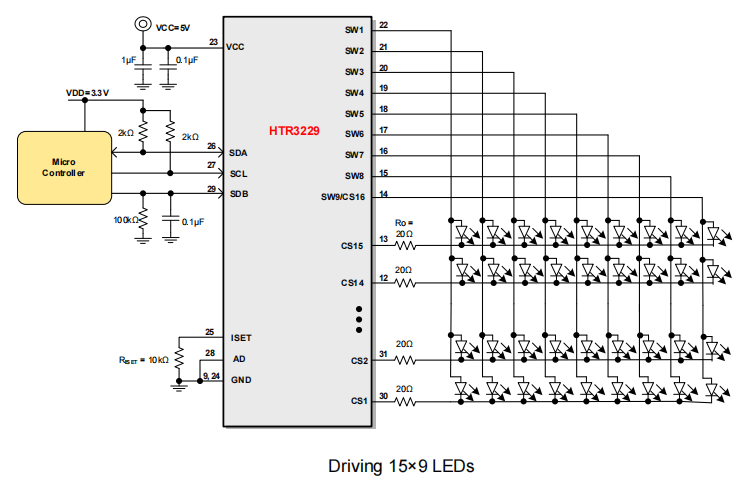

■ 典型應用圖
VDD應小于VCC。如果VDD小于3.0V，建議增加使用電平轉換電路，以避免額外的關斷電流。
Ro電阻是為了減少HTR3229的熱耗散。若VCC=3.3V，驅動的是單色燈(紅黃/橙)，可不接Ro 電阻。
Ro電阻是為了減少HTR3229的熱耗散。紅燈的Ro電阻建議使用51Ohm，比藍燈/綠燈的Ro電阻大約30 Ohm。
