產品名稱：HT6809 3W帶數字音量控制/防削頂超低EMI立體聲D類音頻功率放大
型號： HT6809
產片介紹：HT6809是一款內部集成32階數宇音量控制以及防削頂失真功能且具有超低EMI的立體聲免輸出糖波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Q負裁的條件下,輸出高達3W的功率在提供媲美于AB類放大器性能的同時,效率高達90%
產片介紹：HT6809是一款內部集成32階數宇音量控制以及防削頂失真功能且具有超低EMI的立體聲免輸出糖波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Q負裁的條件下,輸出高達3W的功率在提供媲美于AB類放大器性能的同時,效率高達90%
┄┄┄詳細介紹┄┄┄
■ 概述
HT6809是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V 、THD+N=10%42負載的條件下輸出高達3W的功率在提供媲美于AB類放大器性能的同時,效率高達90%.
HT6809是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V 、THD+N=10%42負載的條件下輸出高達3W的功率在提供媲美于AB類放大器性能的同時,效率高達90%.
HT6809的最大特點是防削頂失真(ACF)輸出控制功能可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號頂真能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的音樂享受并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值可靈活設置放大器的音質和輸出功率同時芯片提供了ACF Off模式.
HT6809采用獨有的電輻射(EMI)抑制技術具有超優異的全帶寬低輻射能水平在不加任何輔助設計時仍遠遠低于FCC Part15 Class B標準值,降低了系統電磁兼容設計難度。
HT6809內部集成免濾波器數字調制技術能夠直接驅動揚聲器并最大程度減小脈沖輸出信號的失真和噪音。極少的外部元器件節省了系統空間和成本是便攜式應用的理想選擇。
此外,HT6809內置的關斷功能使待機電流最小化,還集成了靜音功能、左右聲道獨立關斷、器輸出端過流保護內過溫保護異常保護等功能采用無鉛QFN-20封裝形式。
■ 特點
·防削頂失真功能(Anti-Clipping Function,ACF)
·超優異的全帶寬EMI抑制性能
·免LC濾波器數字調制,直接驅動揚聲器
·32階字音量控(DVC)
·高輸出功率
3.0W@VoDp=Voda=5.0V, R-42,THD+N=10%
1.9W@ VoDp=VoD4=5.0V R=80THD+N=10%
·高效率
85%@Voop=VoDa=5.0V R=42, Po=1W
·低THD+N
0.1%@ VoDp=VoDA=5.0V, RL-42, Po=1W
·通道隔高度
80dB@fin=1kHz, Av=18dB
·高信噪比SNR:
90dB@ Voop=VoDA=5.0V, Av=18dB
·優異的“噼噗咔嗒”(Pop-Click)噪聲制性能
·靜音功能
·獨立聲道關斷
·過流保護功能、過熱保護功能
·欠壓異常保護功能
·無鉛封裝QFN-20
■ 應用
·便攜式音箱，USB音箱，F(xiàn)M插卡式音箱
·MP3/MP4擴展塢
·便攜式游戲機,數碼相框
·手機，筆記本電腦
·小尺寸LCD電視/監視器

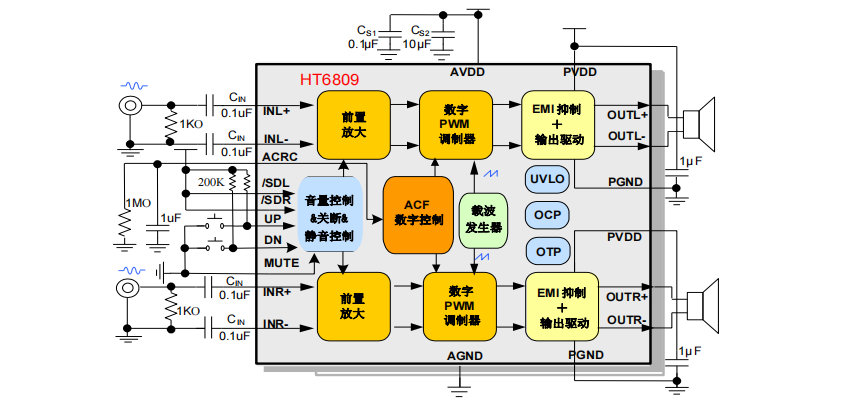

■ 典型應用圖
