帶數字音量調節功放IC

產品名稱：NS4268 3.0W×2 雙聲道 D 類音頻功率放大器附加耳機功能及 DC 音
型號： NS4268
產片介紹：NS4268 是一款帶 DC 音量控制，超低 EMI、無需濾波器、3W 雙聲道 D 類音頻功放。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。NS4268 帶 DC 音量控制功能

┄┄┄詳細介紹┄┄┄

1. 說明

NS4268 是一款帶 DC 音量控制，超低 EMI、無需濾波器、3W 雙聲道 D 類音頻功放。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。NS4268 帶 DC 音量控制功能。

NS4268 音量衰減范圍可從 24dB 的（DC_Vol = 0V 時）到 - 80dB（DC_Vol = 3.54V），共有 32 級調節。NS4268 采用先進的技術，在全帶寬范圍內極大地降低了EMI 干擾，最大限度地減少其他部件的影響。為簡化音頻系統的設計，NS4268 的橋式聯接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。NS4268 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元

件、PCB 面積和系統成本。NS4268 內置過流保護和欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達90%的效率更加適合于便攜式音頻產品。

NS4268 提供 SOP16 封裝，額定的工作溫度范圍為 -40℃至 85℃。

2. 特性

● 3W 輸出功率（10% THD、5V 電源、3? 負載）

●?0.1% THD+N（0.5W 輸出功率、5V 電源）

●?32 級 DC 音量調節

● 優異的全帶寬 EMI 抑制能力

● 優異的“上電，掉電”噪聲抑制

● 90%的效率

● 高 PSRR：-80dB（217Hz）

● 工作電壓范圍：2.5V～5.25V

● 過流保護、欠壓保護

● 立體聲耳機放大模式

● SOP16 封裝

3. 應用范圍

● 手提電腦

● DVD

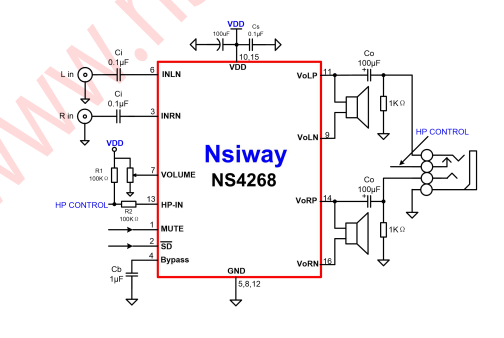

4. 典型應用電路
