DC-DC升壓

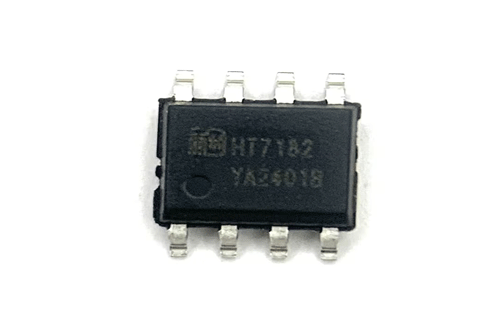

產品名稱：HT7182 21V, 14A高效升壓轉換器
型號： HT7182
產片介紹：HT7182是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
產片介紹：HT7182是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
┄┄┄詳細介紹┄┄┄
■ 概述
HT7182是一款高功率異步升壓轉換器，集成20m Ω功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HT7182具有2.7V至21V寬輸入電壓范圍，可為采 用單節或兩節鋰電池，或12V鉛酸電池的應用提 供支持。該器件具備14A開關電流能力，并且能夠 提供高達21V的輸出電壓。
HT7182還支持可編程的軟啟動，以及可調節的開 關峰值電流限制。HT7182還支持兩種不同的tr/tf， 以適應不同的EMI和效率需求。
此外，該器件還提供熱關斷保護。
■ 特點
?輸入電壓范圍：2.7V-21V
?輸出電壓范圍：最高21V
?固定開關頻率：350kHz
?可編程峰值電流：最高14A
?高轉換效率：
95% (PVIN = 12V, VOUT=20V, IOUT =2A)
94% (PVIN = 12V, VOUT=20V, IOUT =4.5A)
93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A)
90% (PVIN = 7.2V, VOUT=12V, IOUT =5A)
96% (PVIN = 12V, VOUT=18V, IOUT =1.5A)
95% (PVIN = 12V, VOUT=18V, IOUT =6A)
?低關斷功耗，關斷電流1uA
?支持兩種tr/tf模式，應對EMI挑戰
?可編程軟啟動
?熱關斷等保護
?ESOP8無鉛封裝
■ 應用
?無線音箱 ?便攜式音箱
?移動電源 ?充電設備
?USB TYPE-C 電源傳輸 ?拉桿音箱
?平板電腦，筆記本電腦 ?POS機終端

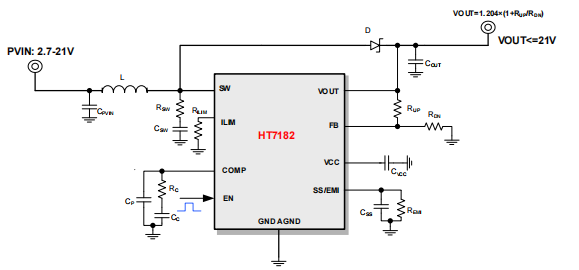

■ 典型應用電路
