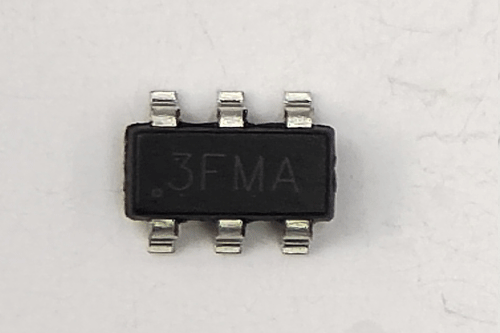

產品名稱：LN2293 2.5A 高效率升壓 DC/DC 電壓調整器
型號： LN2293
產片介紹：LN2293 是一款微小型、高效率、升壓型 DC DC 調整器。 電路由電流模 COT 控制環路，誤差放大器，斜坡補償電路， 比較器和功率開關等模塊組成。
產片介紹：LN2293 是一款微小型、高效率、升壓型 DC DC 調整器。 電路由電流模 COT 控制環路，誤差放大器，斜坡補償電路， 比較器和功率開關等模塊組成。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN2293 是一款微小型、高效率、升壓型 DC/DC 調整器。電路由電流模 COT 控制環路，誤差放大器，斜坡補償電路，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內 高效穩定的工作，內置一個 2.5A的功率開關和軟啟動保護電路。高達93％的轉換效率能夠高效的延長電池壽命?？梢酝ㄟ^(guò)調整兩個外加電阻來設定輸出電壓。同時該芯片也可以通過外部 OC 電阻來設置芯片的最大限流，OC 電阻不接時，為內部 2.5A 的限流起作用。
■ 產品特點
●?效率高達 93％
●?輸出電壓可升到 22V
●?輸入電壓范圍 2-6.5V
●?1.2MHz 的固定開關頻率
●?電流 COT 模式
●?外置限流電阻，此管腳懸空為最大限流 2.5A
●?內置輸出 OVP 保護
■ 封裝
● SOT23-6L
● SOT23-5L
■ 用途
● 便攜式移動設備
● 無線通信設備
● 電池后備電源

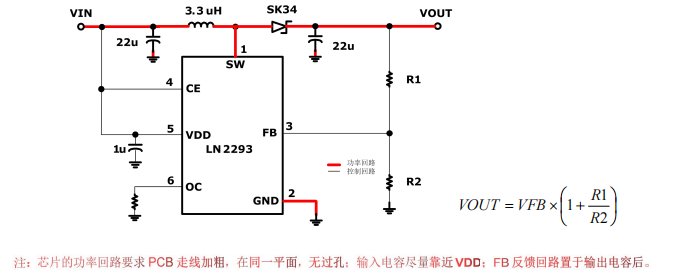

■ 典型應用電路
