產品名稱：HT8793 10W帶數字音量控制/防破音單聲道D類音頻功放
型號： HT8793
產片介紹：HT8793是一款內部集成32階數字音量控制以及放破音功能的D類音頻功率放大器。在VDD=8 5V、THD+N=10%、4Q負載下，能連續輸出10W功率。
產片介紹：HT8793是一款內部集成32階數字音量控制以及放破音功能的D類音頻功率放大器。在VDD=8 5V、THD+N=10%、4Q負載下，能連續輸出10W功率。
┄┄┄詳細介紹┄┄┄
■ 概述
HT8793是一款內部集成32階數字音量控制以及放破音功能的D類音頻功率放大器。在VDD=8.5V、THD+N=10%、4Q負載下，能連續輸出10W功率。
HT8793是一款內部集成32階數字音量控制以及放破音功能的D類音頻功率放大器。在VDD=8.5V、THD+N=10%、4Q負載下，能連續輸出10W功率。
HT8793具有防破音 (ACF) 輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。
此外，HT8793內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
■ 特點
· 防削頂失真功能(Anti-Clipping Function,ACF)
· 防削頂失真功能(Anti-Clipping Function,ACF)
· 免濾波器數字調制，直接驅動揚聲器
· 32階數字音量控制
· 輸出功率
· 32階數字音量控制
· 輸出功率
10W (Class D,Vop=8.5V, R=42,THD+N=10%)
· 過流保護功能
· 過熱保護功能
· 欠壓異常保護功能
· 無鉛無鹵封裝，TSSOP16L-PP
· 過熱保護功能
· 欠壓異常保護功能
· 無鉛無鹵封裝，TSSOP16L-PP
■ 應用
· 藍牙音箱 · 便攜式音箱
· 2.1聲道小音箱 · 擴音器
· iphone/ipod/ipod docking · 拉桿音箱
· 平板電腦，筆記本電腦 · 小尺寸LCD電視/監視器
· 便攜式游戲機 · MP4，導航儀

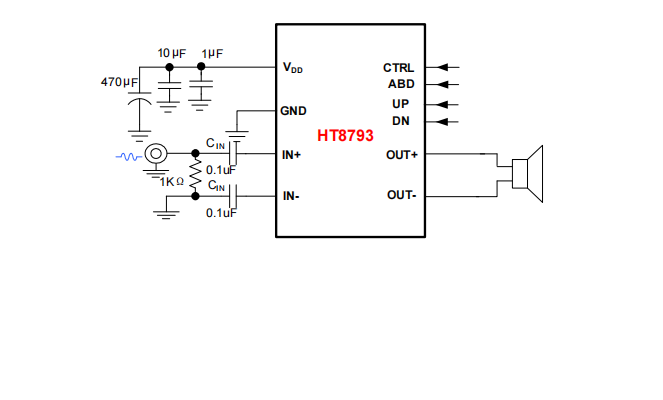

■ 典型應用圖
