雙通道帶防破音功放
產品名稱：HT8697 9.5W防削頂雙聲道AB/D類音頻功率放大器
型號： HT8697
產片介紹：HT8697是一款具有防削頂失真功能的，雙聲道免濾波D類音頻功率放大器。在VDD=8 5V、THD+N=10%、4Ω負載條件下，能連續輸出2×9 5W功率。在AB類模式下，在VDD=8 5V、THD+N=10%、4Ω負載下，能瞬間輸出2×9 0W功率。
產片介紹：HT8697是一款具有防削頂失真功能的，雙聲道免濾波D類音頻功率放大器。在VDD=8 5V、THD+N=10%、4Ω負載條件下，能連續輸出2×9 5W功率。在AB類模式下，在VDD=8 5V、THD+N=10%、4Ω負載下，能瞬間輸出2×9 0W功率。
┄┄┄詳細介紹┄┄┄
■ 概述
HT8697是一款具有防削頂失真功能的，雙聲道免濾波D類音頻功率放大器。在VDD=8.5V、THD+N=10%、4Ω負載條件下，能連續輸出2×9.5W功率。在AB類模式下，在VDD=8.5V、THD+N=10%、4Ω負載下，能瞬間輸出2×9.0W功率。
HT8697具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。
HT8697內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
HT8697可實現AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
此外，HT8697內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
■ 特點
?防削頂失真功能(Anti-Clipping Function, ACF)
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
2×9.5W@ Class D,2X9.0W@Class AB(VDD=8.5V, RL=4?, THD+N=10%,)
2×6.7W@ Class D or Class AB(VDD=7.2V, RL=4?, THD+N=10%)
?過流保護功能
?過熱保護功能
?欠壓異常保護功能
?無鉛無鹵封裝，TSSOP20L-PP
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
2×9.5W@ Class D,2X9.0W@Class AB(VDD=8.5V, RL=4?, THD+N=10%,)
2×6.7W@ Class D or Class AB(VDD=7.2V, RL=4?, THD+N=10%)
?過流保護功能
?過熱保護功能
?欠壓異常保護功能
?無鉛無鹵封裝，TSSOP20L-PP
■ 應用
?藍牙音箱 ?便攜式音箱
?2.1聲道小音箱 ?擴音器
?iphone/ipod/ipod docking ?拉桿音箱
?平板電腦，筆記本電腦 ?便攜式游戲機
?小尺寸LCD電視/監視器 ?MP4, 導航儀
?2.1聲道小音箱 ?擴音器
?iphone/ipod/ipod docking ?拉桿音箱
?平板電腦，筆記本電腦 ?便攜式游戲機
?小尺寸LCD電視/監視器 ?MP4, 導航儀

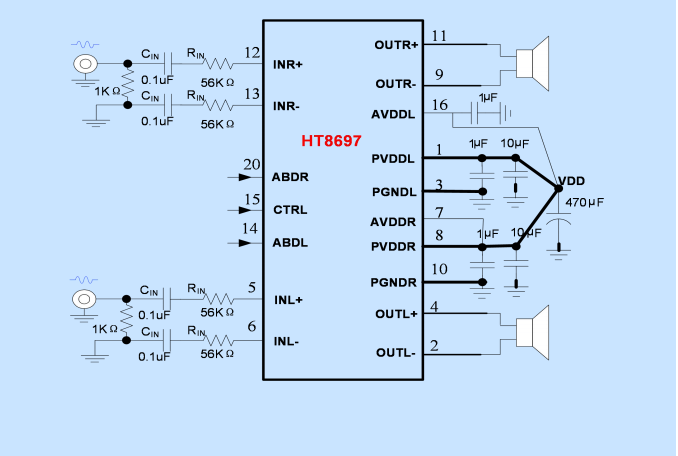

■ 典型應用圖
