耳機功放
產品名稱：HT97180(L) 125mW免輸出耦合電容的立體聲線路驅動器/耳機放大器
型號： HT97180
產片介紹： HT97180(L)是一款差分輸入 單端輸入、可直接輸出驅動的耳機放大器 線路驅動器。4 2V供電時，器件可為32ohm耳機提供125mW的功率而不失真。器件可通過外部電阻調節增益（固定增益6dB版本需要提前定制）。器件在音頻范圍內具有卓越的THD+N表現。
產片介紹： HT97180(L)是一款差分輸入 單端輸入、可直接輸出驅動的耳機放大器 線路驅動器。4 2V供電時，器件可為32ohm耳機提供125mW的功率而不失真。器件可通過外部電阻調節增益（固定增益6dB版本需要提前定制）。器件在音頻范圍內具有卓越的THD+N表現。
┄┄┄詳細介紹┄┄┄
■ 概述
HT97180(L)是一款差分輸入/單端輸入、可直接輸出驅動的耳機放大器/線路驅動器。4.2V供電時，器件可為32ohm耳機提供125mW的功率而不失真。器件可通過外部電阻調節增益（固定增益6dB版本需要提前定制）。器件在音頻范圍內具有卓越的THD+N表現。
器件具有較寬的電源工作范圍，最低支持1.6V電源電壓供電。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。
器件使能開關時，沒有咔嗒/噼噗聲。
器件封裝為3mm x 3mm, 16-pin QFN-PP，能在 -40°C 至+85°C 溫度范圍內工作
HT97180(L)是一款差分輸入/單端輸入、可直接輸出驅動的耳機放大器/線路驅動器。4.2V供電時，器件可為32ohm耳機提供125mW的功率而不失真。器件可通過外部電阻調節增益（固定增益6dB版本需要提前定制）。器件在音頻范圍內具有卓越的THD+N表現。
器件具有較寬的電源工作范圍，最低支持1.6V電源電壓供電。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。
器件使能開關時，沒有咔嗒/噼噗聲。
器件封裝為3mm x 3mm, 16-pin QFN-PP，能在 -40°C 至+85°C 溫度范圍內工作
■ 特點
? 輸出無需隔直流電容
? 卓越的低音效果
? 無咔嗒/噼噗聲
? 低THD+N: 最低0.002%
? 低噪聲, VN:8μV
? 支持單端輸入和全差分輸入
? 1.65V至4.8V較寬的電源工作范圍
? 輸出功率: 125mW (fIN = 1kHz, VDD=4.2V,RL=32Ω, THD+N=0.1%)
? 無鉛封裝, QFN16L-PP 3mm*3mm
? 輸出無需隔直流電容
? 卓越的低音效果
? 無咔嗒/噼噗聲
? 低THD+N: 最低0.002%
? 低噪聲, VN:8μV
? 支持單端輸入和全差分輸入
? 1.65V至4.8V較寬的電源工作范圍
? 輸出功率: 125mW (fIN = 1kHz, VDD=4.2V,RL=32Ω, THD+N=0.1%)
? 無鉛封裝, QFN16L-PP 3mm*3mm
■ 應用
? 耳機 ? 多媒體音頻接口
? 機頂盒 ? 藍光/DVD播放器
? LCD電視 ? 音頻消費電子產品
? 耳機 ? 多媒體音頻接口
? 機頂盒 ? 藍光/DVD播放器
? LCD電視 ? 音頻消費電子產品

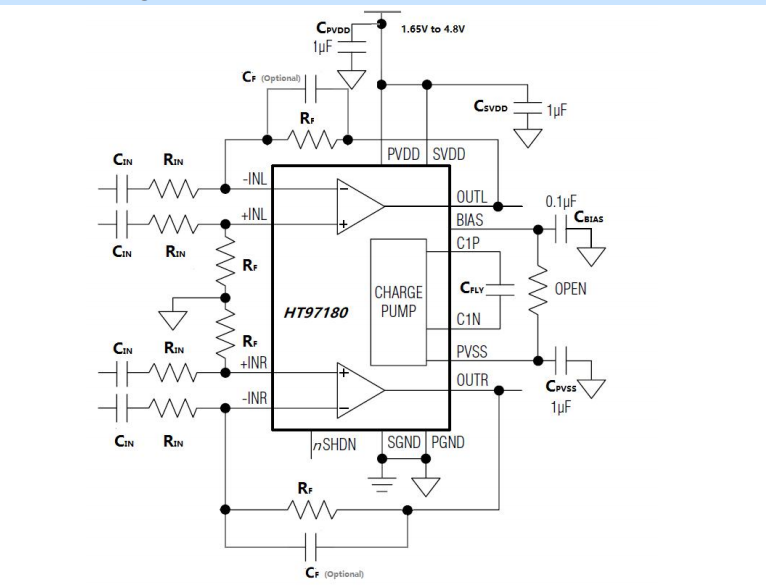

■ 典型應用圖
