單通道防破音功放
產品名稱：NS4813 單聲道 AB/D 類音頻功率放大器（內置 BOOST 升壓和 NCN 功
型號： NS4813
產片介紹：NS4813 是一款內置 BOOST升壓模塊的 AB D 類工作模式可切換的單聲道音頻功放。NS4813可以通過電平設置切換 AB D 類工作模式,以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供 PVDD,在重載情況下采用PVDD 升壓至固定 7 5V。
產片介紹：NS4813 是一款內置 BOOST升壓模塊的 AB D 類工作模式可切換的單聲道音頻功放。NS4813可以通過電平設置切換 AB D 類工作模式,以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供 PVDD,在重載情況下采用PVDD 升壓至固定 7 5V。
┄┄┄詳細介紹┄┄┄
1 說明
NS4813 是一款內置 BOOST升壓模塊的 AB/D 類工作模式可切換的單聲道音頻功放。NS4813可以通過電平設置切換 AB/D 類工作模式,以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供 PVDD,在重載情況下采用PVDD 升壓至固定 7.5V。另外在 Class AB 工作模式下 PVDD 不升壓，采用 BAT 直供。在D類工作模式下，NS4813采用先進的技術，在全帶寬范圍內極大地降低了EMI干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。
NS4813 是一款內置 BOOST升壓模塊的 AB/D 類工作模式可切換的單聲道音頻功放。NS4813可以通過電平設置切換 AB/D 類工作模式,以匹配不同的應用環境。PVDD 采用自適應升壓工作方式，在空閑模式和極輕負載下 BAT直供 PVDD,在重載情況下采用PVDD 升壓至固定 7.5V。另外在 Class AB 工作模式下 PVDD 不升壓，采用 BAT 直供。在D類工作模式下，NS4813采用先進的技術，在全帶寬范圍內極大地降低了EMI干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。
NS4813 工作在 Class D 類模式時可通過 CTRL引腳電平配置工作在NCN(Non-Crack Noise)防破音模式。避免大功率過載輸出對揚聲器的損壞，在整個工作電壓范圍內提高音樂品質。
NS4813 內置過熱/過流/欠壓保護等功能，有效地保護芯片在異常工作狀況下不被損壞。NS4813提供標準的 ESOP8封裝。
NS4813 內置過熱/過流/欠壓保護等功能，有效地保護芯片在異常工作狀況下不被損壞。NS4813提供標準的 ESOP8封裝。
2 特性
● 推薦工作電壓：3V-5.5V
● 內置 BOOST 升壓，PVDD 自適應升壓
● 電平設置 NCN ON/OFF 防破音功能使能
● 電平設置 Class AB/D 類工作模式切換
● Class D 類模式時輸出功率：
11W（VBAT=4.2V, 2? Load, THD+N=10%）
9W（VBAT=4.2V, 3? Load, THD+N=10%）
7.5W（VBAT=4.2V, 4? Load, THD+N=10%）
● 超低功耗關斷功能
● 無需輸出 LC 濾波器
● 內置過流/過熱/欠壓保護功能
● 標準 ESOP8 封裝
3 應用范圍
● 藍牙音響
● 擴音器
● 其他便攜音響

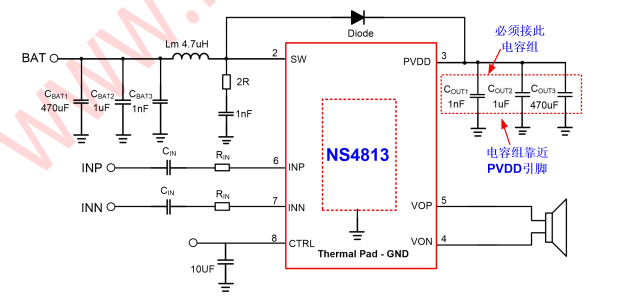

4 應用電路
