AB/D類單通道
產品名稱：NS4165B 5.0W 單聲道 AB/D 類雙模音頻功率放大器
型號： NS4165B
產片介紹：NS4165B 是一款 AB D 類工作模式可切換，高效率的單聲道音頻功放。AB D 類工作模式可通過一個 控制管腳高低電平切換，以匹配不同的應用環境。即使在 D 類工作模式下，NS4165B 采用先進的技術， 在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。
產片介紹：NS4165B 是一款 AB D 類工作模式可切換，高效率的單聲道音頻功放。AB D 類工作模式可通過一個 控制管腳高低電平切換，以匹配不同的應用環境。即使在 D 類工作模式下，NS4165B 采用先進的技術， 在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。
┄┄┄詳細介紹┄┄┄
■ 說明
NS4165B 是一款 AB/D 類工作模式可切換，高效 率的單聲道音頻功放。AB/D 類工作模式可通過一個控制管腳高低電平切換，以匹配不同的應用環境。即使在 D 類工作模式下，NS4165B 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。
NS4165B 在 5V 的工作電壓時，能夠向 2?負載提供高達 5.4W 的輸出功率。
NS4165B 內置過熱保護功能，有效地保護芯片在異常工作狀況下不被損壞。NS4165B 提供 eSOP8 封裝，額定的工作溫度范圍為-40℃至 85℃。
■ 特性
● 推薦工作電壓：3V-5.5V
● 電平設置 AB/D 類工作模式切換
● 輸出功率：
3.3W（VDD=5V@4?Load）
5.4W（VDD=5V@2?Load）
● 0.1%THD（Po=1W，VDD=5V@4?Load）
● 高達 90%的效率
● ESOP8 封裝
■ 應用范圍
● 藍牙音響
● 擴音器
● 其他便攜音響

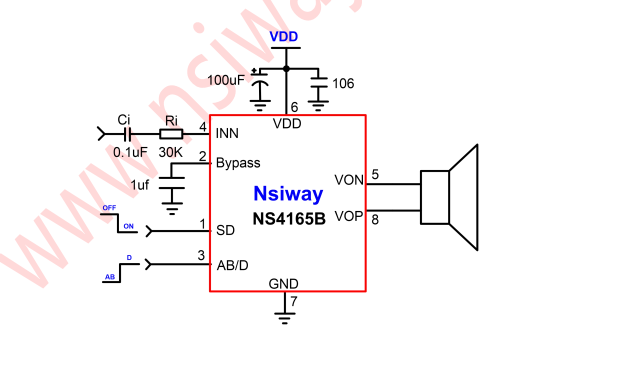

■ 應用電路
