單通道防破音功放
產品名稱：HT6875 2.8W防削頂單聲道D類音頻功率放大器
型號： HT6875
產片介紹： HT6875兼容HT6872 MSOP8，改增益一致，Bypass電容可接可不接，調整防破音模式，THD更好一些。兼容DIO2140,CS8306, CS8303, PAM8303, CS8120, NS4151 NS4150B
產片介紹： HT6875兼容HT6872 MSOP8，改增益一致，Bypass電容可接可不接，調整防破音模式，THD更好一些。兼容DIO2140,CS8306, CS8303, PAM8303, CS8120, NS4151 NS4150B
┄┄┄詳細介紹┄┄┄
■ 概述
HT6875是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在5V電源，10%THD+N，4Ω負載條件下，輸出2.8W功率，在 各類音頻終端應用中維持高效率并提供AB類 放大器的性能。
HT6875的最大特點是防削頂失真（ACF）輸出 控制功能，可檢測并抑制由于輸入音樂、語音 信號幅度過大所引起的輸出信號削頂失真（破 音），也能自適應地防止在電池應用中由電源電 壓下降所造成的輸出削頂，顯著提高音質，創 造非常舒適的聽音享受，并保護揚聲器免受過 載損壞。同時芯片具有 ACF-Off 模式。
HT6875具有獨有的電磁輻射（EMI）抑制技術 和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降 低了系統設計難度。
HT6875內部集成免濾波器數字調制技術，能夠 直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的 外部元器件節省了系統空間和成本，是便攜式 應用的理想選擇。
此外，HT6875內置的關斷功能使待機電流最小 化，還集成了輸出端過流保護、片內過溫保護 和電源欠壓異常保護等功能。
■ 特點
?防削頂失真功能(Anti-Clipping Function, ACF)
?優異的全帶寬EMI抑制性能
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
1.40W (VDD=3.6V, RL=4?, THD+N=10%)
2.80W (VDD=5.0V, RL=4?, THD+N=10%)
?低靜態電流
2.65mA (VDD=3.6V)
3.25mA (VDD=5.0V)
?低關斷電流：＜1µA
?過流保護及自動恢復功能, 過熱保護功能, 欠壓異 常保護功能
?無鉛無鹵封裝, MSOP8L
■ 應用
?便攜式音箱 ?USB音箱
?iphone/ipod/MP3 docking ?平板電腦
?PMP/MP4/MP5播放器 ?導航儀GPS
?便攜式游戲機 ?手機
?掌上電腦PDAs

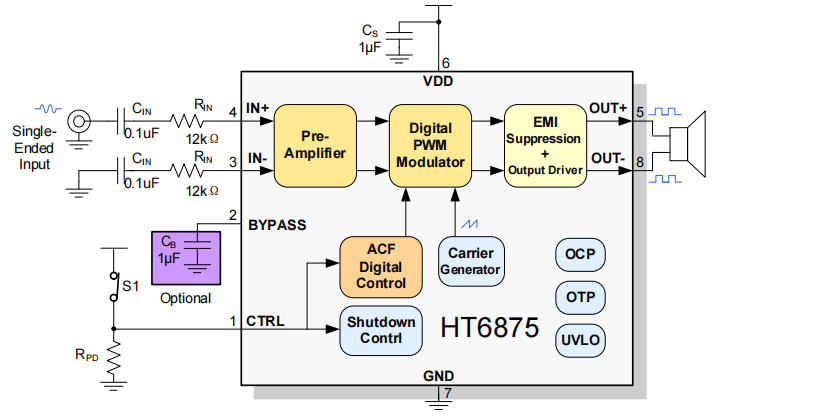

■ 典型應用圖
