D類功放雙通道
產品名稱：CSC3601 2×50W 立體聲 D 類音頻功率放大器
型號： CSC3601
產片介紹：CSC3601是一款高效率的立體聲D類功率放大器電路。 CSC3601集成的鎖相環電路，可通過選擇不同的開關頻率來避免了 AM 干擾，其先進的 EMI 抑制技術使得在電路輸出端僅使用廉價的磁珠濾波器即可達到EMC的要求。同時電路帶有外部時鐘同步功能，實現多個器件同步。
產片介紹：CSC3601是一款高效率的立體聲D類功率放大器電路。 CSC3601集成的鎖相環電路，可通過選擇不同的開關頻率來避免了 AM 干擾，其先進的 EMI 抑制技術使得在電路輸出端僅使用廉價的磁珠濾波器即可達到EMC的要求。同時電路帶有外部時鐘同步功能，實現多個器件同步。
┄┄┄詳細介紹┄┄┄
■ 產品概述
CSC3601是一款高效率的立體聲D類功率放大器電路。
CSC3601集成的鎖相環電路，可通過選擇不同的開關頻率來避免了 AM 干擾，其先進的 EMI 抑制技術使得在電路輸出端僅使用廉價的磁珠濾波器即可達到EMC的要求。同時電路帶有外部時鐘同步功能，實現多個器件同步。
CSC3601支持單聲道和立體聲兩種輸出模式。mono 模式下，搭配2Ω揚聲器時，輸出功率可達到 100W。立體聲模式下，在一定面積散熱器，輸出功率可達2x50 W/4Ω。
CSC3601具有非常全面的保護設計，包括:短路保護，過溫保護，過欠壓和直流保護等。
CSC3601集成的鎖相環電路，可通過選擇不同的開關頻率來避免了 AM 干擾，其先進的 EMI 抑制技術使得在電路輸出端僅使用廉價的磁珠濾波器即可達到EMC的要求。同時電路帶有外部時鐘同步功能，實現多個器件同步。
CSC3601支持單聲道和立體聲兩種輸出模式。mono 模式下，搭配2Ω揚聲器時，輸出功率可達到 100W。立體聲模式下，在一定面積散熱器，輸出功率可達2x50 W/4Ω。
CSC3601具有非常全面的保護設計，包括:短路保護，過溫保護，過欠壓和直流保護等。
■ 主要特點
• 寬工作電壓范圍：5.5V-26V
• 高效率 D 類工作模式：
-> 90%的轉換效率
- 先進的 PWM 調制方案
• 開關頻率外部可調
- 開關頻率最高可達 1.2MHz
- AM 抑制
- 主從模式與同步功能
• 功率限制外部可調
• 兼容差模輸入應用和單端輸入應用
• 集成多種自保護電路，包含過壓、欠壓、 過溫、直流檢測、短路保護
• ETSSOP32 增強型封
■ 典型應用
? 消費類音頻設備
? 車載音頻設備

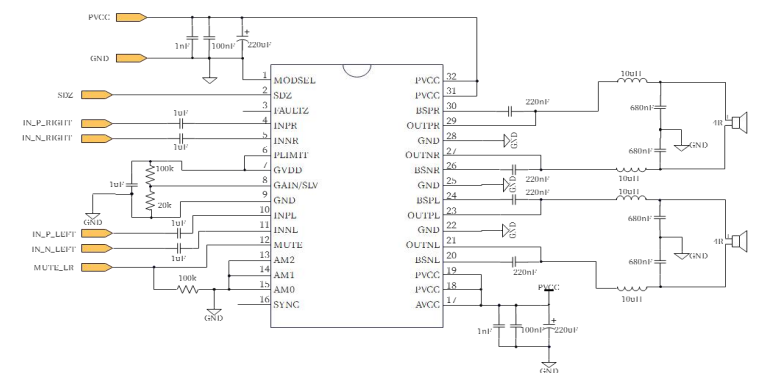

■ 典型應用線路圖
