┄┄┄詳細介紹┄┄┄

1 說明
TPA3138D2 是一款每通道功率為 10W 的高效率、低空閑電流 D 類立體聲音頻放大器。它可驅動負載低至3.2歐的立體聲揚聲器:在 1SPW 模式下，它僅消耗21mA (12V)的低空閑電流，且可在低至 3.5V 條件下運行，從而可實現更長的音頻播放時間并改善藍牙揚聲器、電池供電設備和其他功率敏感性應用中的 熱性能范圍內實現精確性能。利用擴頻控制實現先進的 EMI 抑制功能，允許在滿足EMC 隆低系統成本要求的同時，使用價格低廉的鐵氧體磁珠濾波器.為了進一步簡化設計，TPA3138D2 集成了重要的保護持性，包括欠壓、過壓、功率限制、短路、過熱以及直流揚聲器保護。所有這些保護都可以自動恢復。客戶可以利用現有設計中的每個TPA3138D2 特性因為它與TI 的TPA3110D2、TPA3136D2 和
TPA3136AD2 完全引腳對引腳兼容:

2 特性
寬電源電壓范圍 3.5V 至 14.4V
6歐 1% THD+N、12V 電源條件下，功率為 2x 10W
4歐 10% THD+N、12V 電源條件下，功率為 1x 18.5W
1W、1kHz輸入、6歐 條件下，THD+N為0.04%
電池壽命更長，適用于便攜式 應用:
- 1SPW 模式下，空閑電流為 20mA(12V)
>90% D 類效率
降低了解決方案尺寸和成本
無電感器運行
不使用電感器時，符合 EN55013 和 EN55022
EMC 標準
無需外部散熱器
靈活的音頻解決方案:
單端或差動模擬輸入
可選增益:20dB 和26dB
啟動時無喀噠聲
綜合保護和自動恢復:
引腳對引腳、引腳對地、引腳對電源短路保護
熱保護、欠壓保護和過壓保護
功率限制器和直流揚聲器保護
與TPA3110D2、TPA3136D2和TPA3136AD2
引腳對引腳兼容

3  應用
電視和監控器
Bluetooth·揚聲器和無線揚聲器
智能設備中的音頻放大器
物聯網中的音頻揚聲器
消費類音頻設備

4 封裝圖

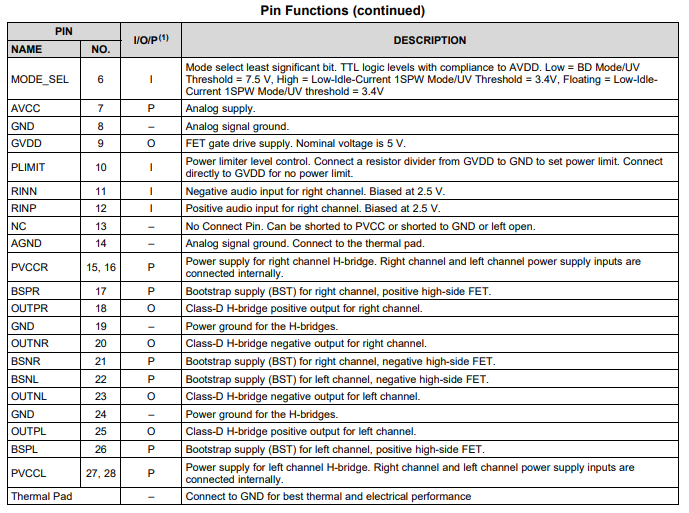

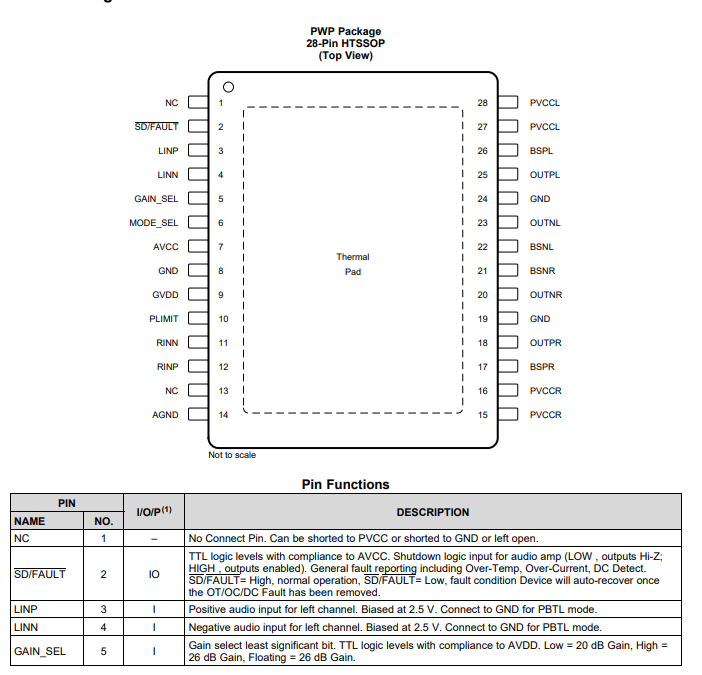

5 腳位圖
