雙通道帶防破音功放
產品名稱：HT316C兼容HT326C防破音功能免電感濾波2×20WD類立體聲功放
型號： HT316C
產片介紹：HT316C是一款高效D類音頻功率放大器。在14V供電的立體聲（BTL）模式、THD+N=10%條件下，能夠持續提供2*20W 4Ω功率輸出；在單聲道（PBTL）、模式、THD+N=10%條件下， 能夠持續提供34W 4Ω功率輸出。
產片介紹：HT316C是一款高效D類音頻功率放大器。在14V供電的立體聲（BTL）模式、THD+N=10%條件下，能夠持續提供2*20W 4Ω功率輸出；在單聲道（PBTL）、模式、THD+N=10%條件下， 能夠持續提供34W 4Ω功率輸出。
┄┄┄詳細介紹┄┄┄
■ 概述
HT316C是一款高效D類音頻功率放大器。在14V供電的立體聲（BTL）模式、THD+N=10%條件下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）、模式、THD+N=10%條件下，能夠持續提供34W/4Ω功率輸出。
HT316C具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足 EMC要求。 此外，HT316C內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可 全面防止出現故障。
HT316C具有防削頂失真（ACF）輸出控制 功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒 適的聽音享受，并保護揚聲器免受過載損壞。
■ 特點
?輸出功率（BTL模式）
2×22W (VDD=14V, RL=4?, THD+N=10%)
?輸出功率（PBTL模式）
34W (VDD=16V, RL=4?, THD+N=10%)
?單電源系統，4.5V-17V寬電壓輸入范圍
?ACF防破音功能可選
?超過90%效率，無需散熱器
?擴頻功能，免電感濾波
?模擬差分/單端輸入，輸出模式立體聲/單聲道可選
?增益：32dB
?保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
?無鉛無鹵封裝，ESOP16
■ 應用
?條形音箱 ?無線智能音箱
?便攜式音箱 ?消費類音頻應用
?拉桿音箱 ?LCD電視/監視器

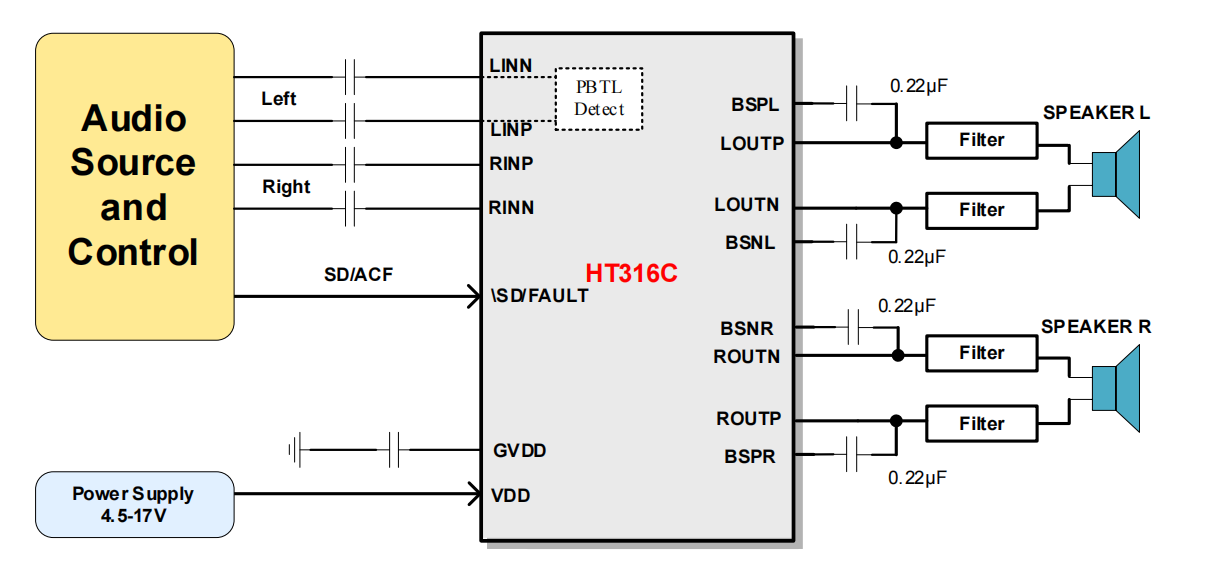

■ 典型應用圖
