產品名稱：HT3286 免電感濾波2×30W D類立體聲音頻功放
型號： HT3286
產片介紹：HT3286是一款高效D類音頻功率放大器。在22V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*33W 8 Ω 功率輸出:在單聲道 (PBTL)、模式、THD+N=1%條件下,能夠持續提供50W 4 Ω 功率輸出。 HT3286具有先進的擴頻功能來抑制EMI， 使用價格低廉且小體積鐵氧體磁珠可滿足 EMC要求。
產片介紹：HT3286是一款高效D類音頻功率放大器。在22V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*33W 8 Ω 功率輸出:在單聲道 (PBTL)、模式、THD+N=1%條件下,能夠持續提供50W 4 Ω 功率輸出。 HT3286具有先進的擴頻功能來抑制EMI， 使用價格低廉且小體積鐵氧體磁珠可滿足 EMC要求。
┄┄┄詳細介紹┄┄┄
■ 概述
HT3286是一款高效D類音頻功率放大器。在22V供電的立體聲（BTL）模式、THD+N=10% 條件下，能夠持續提供2*33W/8Ω功率輸出；在 單聲道（PBTL）、模式、THD+N=1%條件下， 能夠持續提供50W/4Ω功率輸出。
HT3286具有先進的擴頻功能來抑制EMI， 使用價格低廉且小體積鐵氧體磁珠可滿足 EMC要求。
此外，HT3286內置關斷功能使待機電流 最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可 全面防止出現故障。
■ 特點
?輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4?, THD+N=10%)
2×33W (VDD=22V, RL=8?, THD+N=10%)
?輸出功率（PBTL模式）
50W (VDD=22V, RL=4?, THD+N=1%)
?單電源系統，4.5V-22V寬電壓輸入范圍
?超過90%效率，無需散熱器
?可選輸出模式：BD和1SPW
?MUTE和關斷功能
?擴頻功能，免電感濾波
?模擬差分/單端輸入，輸出模式立體聲/單聲道可選
?可選增益：32dB/17.6dB
?保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
?無鉛無鹵封裝，ETSSOP28
■ 應用
?條形音箱
?無線智能音箱
?便攜式音箱
?消費類音頻應用
?拉桿音箱 ?LCD電視/監視器

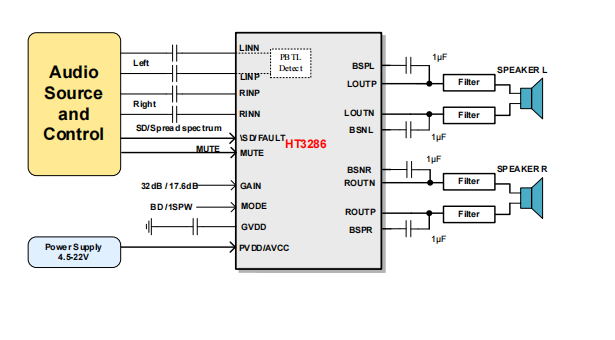

■ 典型應用圖
