D類功放雙通道

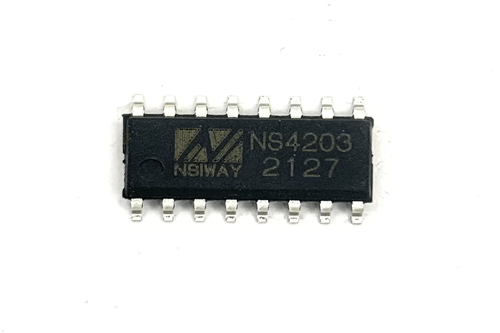

產品名稱：NS4203 3.0W×2 雙聲道 D 類音頻功率放大器附加 MUTE 功能
型號： NS4203
產片介紹：NS4203 是一款無需濾波器、D 類雙聲道音頻功放。NS4203 可在全帶寬范圍內降低 EMI 干擾，最大限度地減少對其他部件的影響。NS4203 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。NS4203 內置過流保護欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。
產片介紹：NS4203 是一款無需濾波器、D 類雙聲道音頻功放。NS4203 可在全帶寬范圍內降低 EMI 干擾，最大限度地減少對其他部件的影響。NS4203 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。NS4203 內置過流保護欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。
┄┄┄詳細介紹┄┄┄
1 特性
● 工作電壓范圍：3.0V-5.25V
● 輸出功率 3W@Class D/Load=3ohm
● THD+N=0.2%@VDD=5V/Po=0.5W
● 優異的全帶寬 EMI 抑制能力
● 高 PSRR：-80dB（217Hz）
● 過流保護、欠壓保護
● SOP16 封裝
2 應用范圍
● 低壓音響系統
3 說明
NS4203 是一款無需濾波器、D 類雙聲道音頻功放。NS4203 可在全帶寬范圍內降低 EMI 干擾，最大限度地減少對其他部件的影響。NS4203 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。NS4203 內置過流保護、欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。
NS4203 提供標準的 SOP16 封裝。

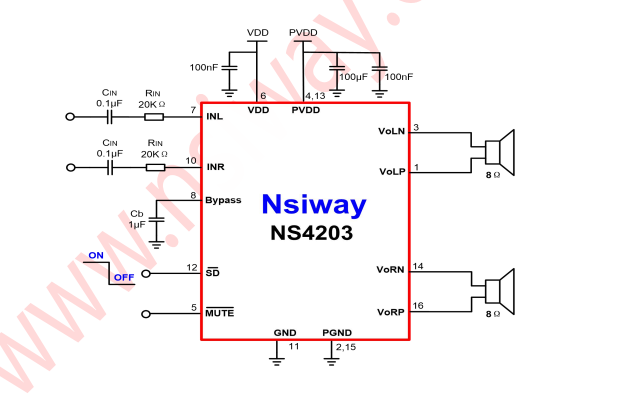

4 應用電路
