D類功放雙通道
產品名稱：HT328A3 免電感濾波2×30W D類立體聲音頻功放
型號： HT328A3
產片介紹： HT328是一款高效D類音頻功率放大器。在22V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*33WV 8Q 功率輸出:在單聲道 (PBTL)、模式、THD+N=1%條件下，能夠持續提供50VW4 Q 功率輸出。
產片介紹： HT328是一款高效D類音頻功率放大器。在22V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*33WV 8Q 功率輸出:在單聲道 (PBTL)、模式、THD+N=1%條件下，能夠持續提供50VW4 Q 功率輸出。
┄┄┄詳細介紹┄┄┄
■ 概述
HT328是一款高效D類音頻功率放大器。在22V供電的立體聲（BTL）模式、THD+N=10%
條件下，能夠持續提供2*33W/8Ω功率輸出；在單聲道（PBTL）、模式、THD+N=1%條件下，能夠持續提供50W/4Ω功率輸出。
HT328具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT328內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
條件下，能夠持續提供2*33W/8Ω功率輸出；在單聲道（PBTL）、模式、THD+N=1%條件下，能夠持續提供50W/4Ω功率輸出。
HT328具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT328內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
■ 特點
· 輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4?, THD+N=10%)
2×33W (VDD=22V, RL=8?, THD+N=10%)
? 輸出功率（PBTL模式）
50W (VDD=22V, RL=4?, THD+N=1%)
? 單電源系統，4.5V-22V寬電壓輸入范圍
? 超過90%效率，無需散熱器
? 可選輸出模式：BD和1SPW
? 擴頻功能，免電感濾波
? 模擬差分/單端輸入，輸出模式立體聲/單聲道可選
? 可選增益：32dB/17.6dB
? 保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
? 無鉛無鹵封裝，ETSSOP28
2×20W (VDD=14.5V, RL=4?, THD+N=10%)
2×33W (VDD=22V, RL=8?, THD+N=10%)
? 輸出功率（PBTL模式）
50W (VDD=22V, RL=4?, THD+N=1%)
? 單電源系統，4.5V-22V寬電壓輸入范圍
? 超過90%效率，無需散熱器
? 可選輸出模式：BD和1SPW
? 擴頻功能，免電感濾波
? 模擬差分/單端輸入，輸出模式立體聲/單聲道可選
? 可選增益：32dB/17.6dB
? 保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
? 無鉛無鹵封裝，ETSSOP28
■ 應用
? 條形音箱 ? 便攜式音箱
? 拉桿音箱 ? 無線智能音箱
? 消費類音頻應用 ? LCD電視/監視器

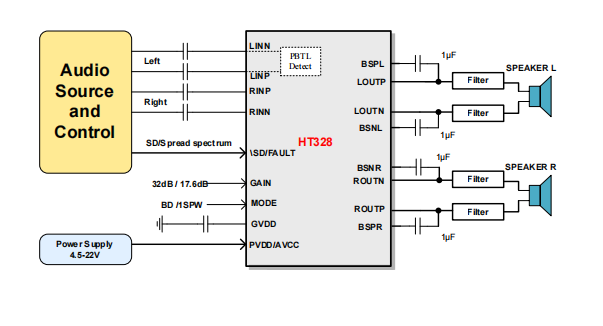

■ 典型應用圖
