AB類功放
產品名稱：NS8002D 單聲道AB 類音頻功率放大器
型號： NS8002D
產片介紹：NS8002D是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。NS8002D可以通過控制SD引腳進入低功耗關斷模式，從而減少功耗。增益帶寬積高達2 5MHz且單位增益穩定。
產片介紹：NS8002D是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。NS8002D可以通過控制SD引腳進入低功耗關斷模式，從而減少功耗。增益帶寬積高達2 5MHz且單位增益穩定。
┄┄┄詳細介紹┄┄┄
1 特性
?• 電壓范圍：2.8V-5 .5V
?• 輸出功率:
2.2W@5VDD&RL=4Ω/THD+N=10%
?• 支持單端或差分輸入應用
?• SD 引腳高電平時關斷模式
?• 外置反饋電阻，增益可調
?• 采用SOP8 封裝
2 應用范圍
?• 手提電腦
?• 臺式電腦
?• 低壓音響系統
3 說明
NS8002D是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。
NS8002D可以通過控制SD引腳進入低功耗關斷模式，從而減少功耗。增益帶寬積高達2.5MHz且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。
NS8002D提供 SOP8封裝，額定的工作溫度范圍為-40°C至85°C。
NS8002D可以通過控制SD引腳進入低功耗關斷模式，從而減少功耗。增益帶寬積高達2.5MHz且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。
NS8002D提供 SOP8封裝，額定的工作溫度范圍為-40°C至85°C。

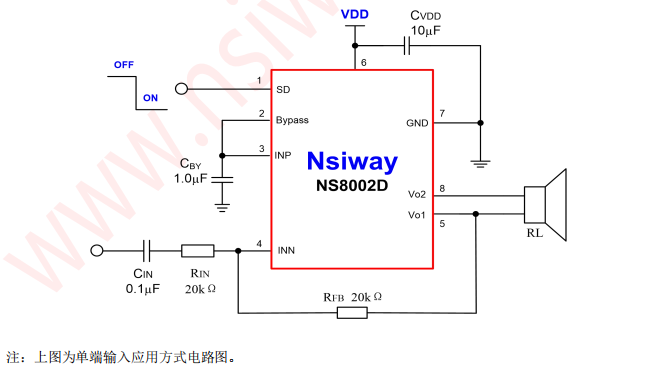

4 典型應用電路
