AB類功放
產品名稱：NS4890B 1W單聲道音頻功率放大器
型號： NS4890B
產片介紹：NS4890B 是適用于便攜電子產品的音頻功率放大器。5V電壓時，最大驅動功率為1 IW(82負載)1 6W(4Ω負載)。NS4890B的應用電路簡單，只需要極少數外圍器件。NS4890B輸出不需要外接耦合電容或上舉電容，采用MSOP8 封裝，非常適合低電壓、低功耗音頻應用方案上使用。
產片介紹：NS4890B 是適用于便攜電子產品的音頻功率放大器。5V電壓時，最大驅動功率為1 IW(82負載)1 6W(4Ω負載)。NS4890B的應用電路簡單，只需要極少數外圍器件。NS4890B輸出不需要外接耦合電容或上舉電容，采用MSOP8 封裝，非常適合低電壓、低功耗音頻應用方案上使用。
┄┄┄詳細介紹┄┄┄
1. 功能說明
NS4890B 是適用于便攜電子產品的音頻功率放大器。5V電壓時，最大驅動功率為1.IW(82負載)1.6W(4Ω負載)。NS4890B的應用電路簡單，只需要極少數外圍器件。NS4890B輸出不需要外接耦合電容或上舉電容，采用MSOP8 封裝，非常適合低電壓、低功耗音頻應用方案上使用。NS4890B 可以通過控制進入休眠模式，從而降低功耗。NS4890B 通過創新的“開關/切換噪聲”抑制技術，杜絕了上電、掉電出現的噪聲。NS4890B工作穩定，增益帶寬積高達2.5MHz，并且單位增益穩定。通過配置外用電阻可以調整放大器的電壓增益，方便應用。
2. 主要特性
● 高電源電壓抑制比(PSRR)，在217Hz及1KHz時，達到70dB
● 低噪聲及諧波失真(THD+N)，小于1%(5V，82，1W時)
● 輸出功率高(THD+N<1%):
5V-1.1W(8Ω負載)，5V-1.6W(4Ω負載)，
3.6V-850mW(4Ω負載)，3.6V-560mW(8Ω負載)
● 掉電模式漏電流小，小于 0.1μA
● 寬工作電壓范圍 2.2V-5.25V
● 上電、掉電噪聲抑制
● 不需驅動輸出耦合電容
● 位增益穩定
● 用戶可選的高、低電平控制休眠模式
● 用戶可選的高、低電平控制休眠模式
● MSOP8 封裝
3. 應用領域
● 移動電話(手機等)
● 個人移動終端 PDA
● 移動電子設備
● 消費類電子產品(MP3/MP4/DFP/Protable DVD)

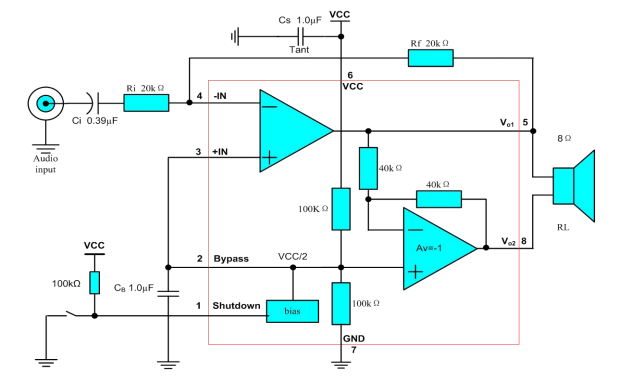

4. 典型應用圖
