1/5小電流充電芯片
產品名稱：TP4083 3mA-500mA 線性鋰離子電池充電器
型號： TP4083
產片介紹：TP4083 是一款帶 OVP 保護的單節鋰離子電池充電器，帶電池正負極反接保護、輸入電源正負極反接保護的芯片，兼容大小 3mA-500mA 充電電流。采用涓流、恒流、恒壓控制，SOT23-6 或 DFN2*2-6 封裝與較少的外部元件數目使得TP4083 成為便攜式應用的理想選擇。TP4083 可以適合 USB 電源和適配器電源工作。
產片介紹：TP4083 是一款帶 OVP 保護的單節鋰離子電池充電器，帶電池正負極反接保護、輸入電源正負極反接保護的芯片，兼容大小 3mA-500mA 充電電流。采用涓流、恒流、恒壓控制，SOT23-6 或 DFN2*2-6 封裝與較少的外部元件數目使得TP4083 成為便攜式應用的理想選擇。TP4083 可以適合 USB 電源和適配器電源工作。
┄┄┄詳細介紹┄┄┄
產品簡介
TP4083 是一款帶 OVP 保護的單節鋰離子電池充電器，帶電池正負極反接保
護、輸入電源正負極反接保護的芯片，兼容大小 3mA-500mA 充電電流。采用涓
流、恒流、恒壓控制，SOT23-6 或 DFN2*2-6 封裝與較少的外部元件數目使得
TP4083 成為便攜式應用的理想選擇。TP4083 可以適合 USB 電源和適配器電源工
作。
16V 過壓保護點的特點可以讓芯片適用于輸入電壓要求范圍更寬、更高的應
用方案。當輸入 6.5V~16V 的電壓時，芯片仍有一定的輸出電流給電池充電，減
小充電時間。芯片的熱反饋可對充電電流進行自動調節，以便在大功率操作或高
環境溫度條件下對芯片溫度加以限制。當電池達到預設電壓之后，充電電流降至
設定值 1/10，TP4083 將自動終止充電。
當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4083 自動進入一個低
電流狀態，電池漏電流在 1μA 以下。TP4083 的其他特點包括電源欠壓閉鎖、自
動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。
產品特點
• 兼容 3mA-500mA 的可編程充電電流；
• VCC輸入端反接保護；
• 鋰電池正負極反接保護；
• VCC輸入 OVP：16V；
• 用于單節鋰離子電池；
• 具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；
• 帶涓流、恒流、恒壓控制；
• 可直接從 USB 端口給電池充電；
• 精度達到±1%的預設充電電壓；
• 自動再充電；
• 2 個充電狀態開漏輸出引腳；
• C/10 充電終止；
• 待機模式下的供電電流為 140μA；
• 采用 6 引腳 SOT-23/DFN2*2 封裝；
絕對最大額定值
• 輸入電源電壓（VCC）：-6.5V～25V
• PROG：-0.3V～9V
• BAT：-4.2V～9V
• CHRG：-6.5V～25V
• STDBY：-6.5V～25V
• BAT 短路持續時間：連續
• BAT 引腳電流：500mA
• PROG 引腳電流：2mA
• 最大結溫：150℃
• 工作環境溫度范圍：-40℃～85℃
• 貯存溫度范圍：-65℃～125℃
• 引腳溫度（焊接時間 10 秒）：260

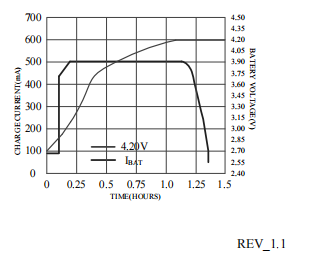

500mA 電流完整的充電循環（500mAh 鋰電池，按照典型電路）
應用
• 微型鋰電池、充電座、移動電源
• 蜂窩電話、PAD
• 藍牙應用

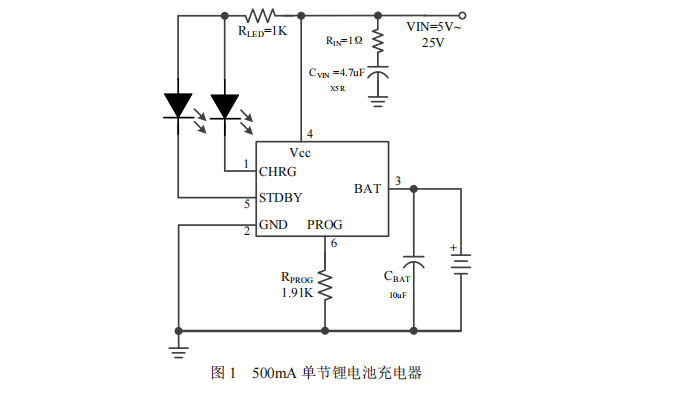

典型應用：
