產品名稱：C9636 FM/AM/SW/LW 多波段電調 DSP 收音接收芯片
型號： C9636
產片介紹：1 概述 C9636 是一款全波段電調(PLL) FM AM SW LW 免調試的 DSP 收音接收芯片。該芯片單片集成頻率綜合器、射頻前端、MPX 解碼器等，可以實現從無線輸入到音頻輸出的所有接收器功能，省
產片介紹：1 概述 C9636 是一款全波段電調(PLL) FM AM SW LW 免調試的 DSP 收音接收芯片。該芯片單片集成頻率綜合器、射頻前端、MPX 解碼器等，可以實現從無線輸入到音頻輸出的所有接收器功能，省
┄┄┄詳細介紹┄┄┄
1. 概述
C9636 是一款全波段電調(PLL) FM/AM/SW/LW 免調試的 DSP 收音接收芯片。該芯片單片集成頻
率綜合器、射頻前端、MPX 解碼器等，可以實現從無線輸入到音頻輸出的所有接收器功能，省去了校正
中周的復雜外圍電路，省略了復雜的調試校正生產工序。該芯片集成了一個高性能的低中頻數字音頻
DSP，使得該芯片在各種接收條件下都具有極佳的聲音質量。芯片內部集成 AFC 功能，使其極佳的性
能及靈活性。C9636 芯片可以在從 2.0V 到 3.6V 寬電源電壓范圍工作。它可以實現靈活多樣的收音接
收方案，極大地減少了芯片的外圍器件，減低應用的 BOM 及成本，更方便工廠生產提高生產效率。
1.1 主要功能
? 單片集成 FM/AM/SW/LW收音接收機
? 支持全球各地區FM/AM/SW/LW波段
? AM波段520-1710 KHz
? FM波段87-108MHz
? 支持FM單波段64-108 MHz
? 支持FM或AM頻率的校園廣播
? SW波段2.20MHz-23.00MHz
? LW波段153KHz-288KHz
? 集成數字低中頻調諧器
? 鏡像抑制下變頻器
? 高性能A/D轉換
? 自動的頻率控制(AFC)
? 支持?jǐn)?shù)字自動增益控制 (AGC)
? 完全集成的片上RF VCO
? 完全集成的片上環路濾波器
? 完全集成數字頻率綜合器
? 支持32.768KHz 晶體振蕩器
? 數字顯示頻率波段信息
? 支持手動單步搜索電臺
? 支持PLL電調自動搜索電臺
? 支持快速搜索電臺并存儲功能
? 全球FM/AM各個地區頻率波段選擇
? 數字自適應噪聲對消
? 支持單聲道音頻輸出
? 支持立體聲音頻輸出
? 支持單聲道/立體聲自動切換
? 支持靜音功能
? 支持集成LINE_IN功能
? 兩路路立體聲LINE_IN輸入
? 內置耳機功放
? 5mW耳機功放輸出@32Ω
? 功耗極低
? FM模式的耗電電流小于28mA ，
? AM模式的耗電電流小于28mA
? 封裝類型: SOP16 (RoHS)
1.2 應用領域
? 迷你音響
? 娛樂系統
? 玩具或禮品.
? 桌面或便攜式收音機

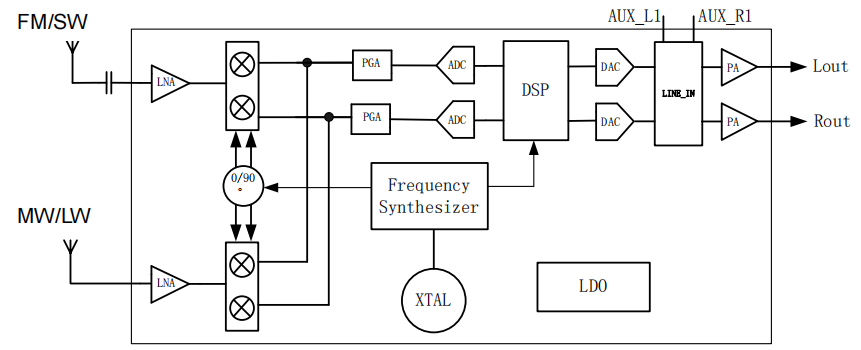

1.3.芯片框圖
