16鍵
產品名稱：PT2026 16 觸控 I2C 輸出 IC
型號： PT2026
產片介紹：PT2026 是一款電容式觸摸控制 ASIC，支持 16 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調 節靈敏度以及功能設置。算法帶有走線自補償功能，具有低功耗、高抗干擾、寬工作電壓范圍的突 出優勢。適用于小家電，智能門鎖等消費類電子產品。
產片介紹：PT2026 是一款電容式觸摸控制 ASIC，支持 16 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調 節靈敏度以及功能設置。算法帶有走線自補償功能，具有低功耗、高抗干擾、寬工作電壓范圍的突 出優勢。適用于小家電，智能門鎖等消費類電子產品。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2026 是一款電容式觸摸控制 ASIC，支持 16 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調節靈敏度以及功能設置。算法帶有走線自補償功能，具有低功耗、高抗干擾、寬工作電壓范圍的突出優勢。適用于小家電，智能門鎖等消費類電子產品。
2. 主要特性

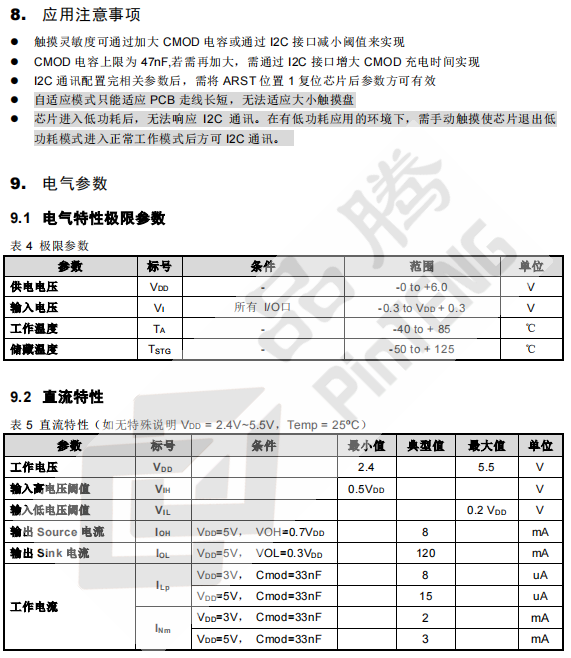

● 工作電壓范圍：2.4~5.5V
● 工作電流：8uA（低功耗模式）@VDD=3V&CMOD=33nF
● 16 通道觸摸輸入 I2C 鍵值輸出
● 帶自適應模式可自補償修正觸摸通道差異或走線長短不一致情況
● CMOD 腳外接電容可整體調節靈敏度，電容越大靈敏度越高
● 觸摸相關參數均可通過 I2C 接口獨立調節
● 具有防水功能，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● 封裝形式：SSOP28、QFN24
● HBM ESD: 4KV

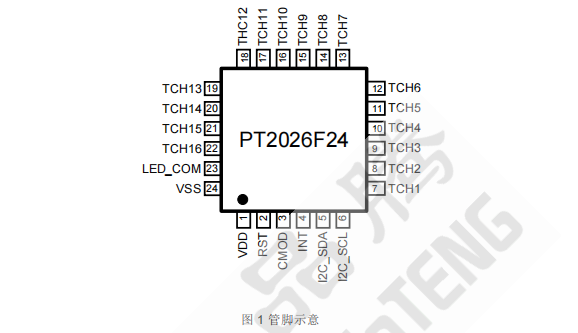

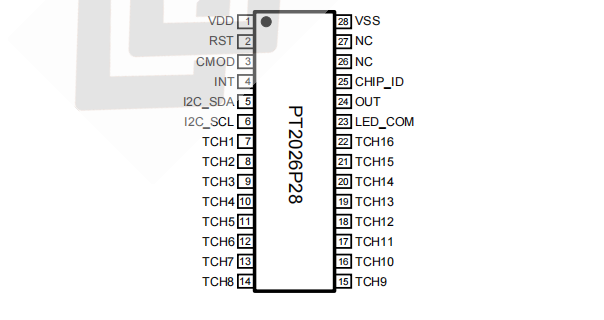

3. 封裝及引腳說明

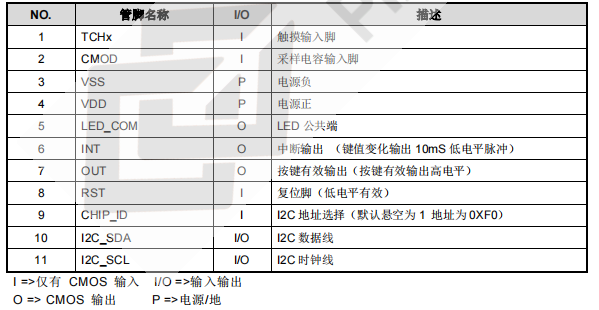

表 1 引腳說明
4. 功能介紹
● 默認功能如下：
通道使能： 16 路
閾值設置模式： 自適應
低功耗使能： 使能
超長按鍵復位： 按鍵有效超過 16S，所有使能的觸摸通道復位
休眠等待時間： 無觸摸休眠等待時間 4S
鍵值讀取地址為: 0x1C（TCH9~TCH16） 0x1D（TCH1~TCH8）
● 支持觸摸相關參數，I2C 接口可設

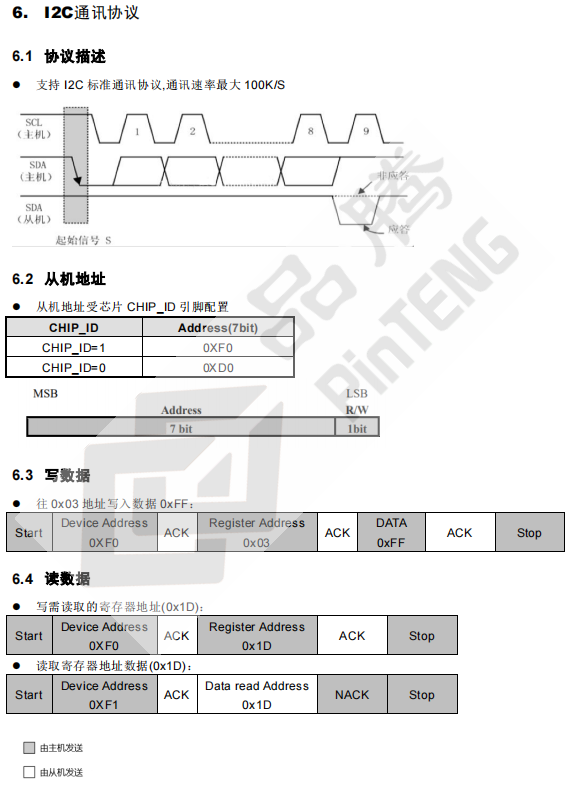

● I2C 接口最大支持速率為 100K/S

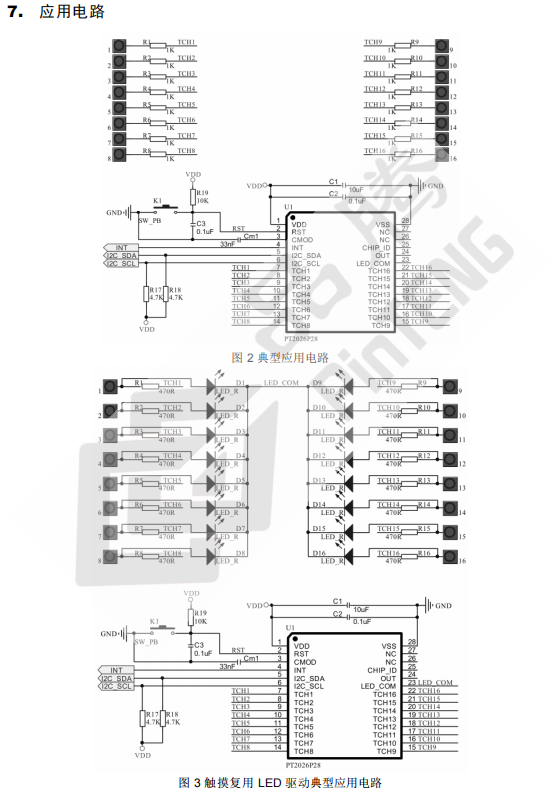

● 支持觸摸引腳復用 LED 驅動功能。但應用上因 LED 燈寄生電容的存在，會對觸摸靈敏
度造成衰減。參考配置如下：
● 引腳功能描述
? LED_COM：LED 燈驅動公共端

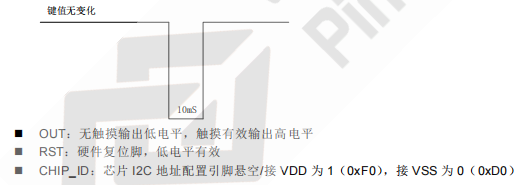

? INT：無觸摸輸出高電平，鍵值變化輸出 10mS 低電平脈沖

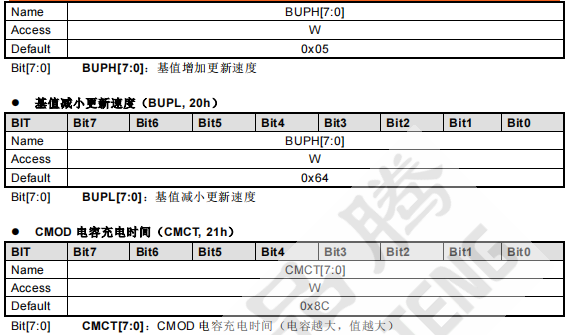

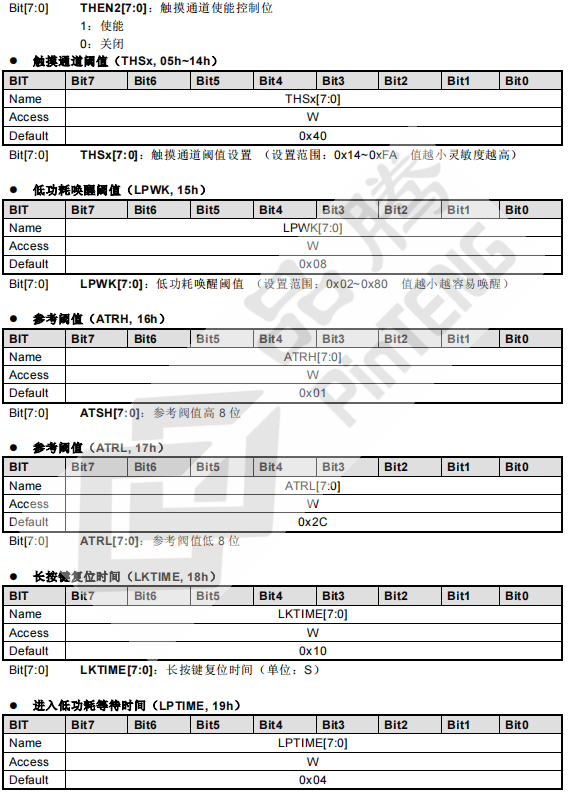

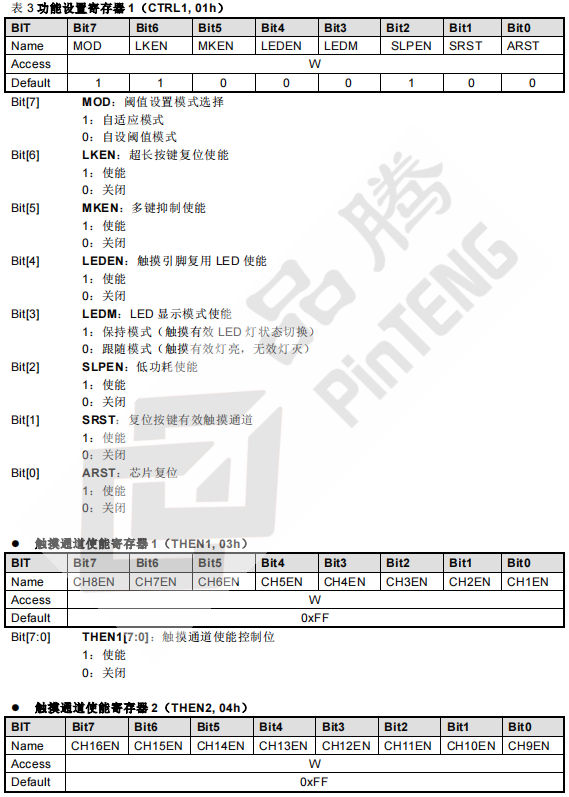

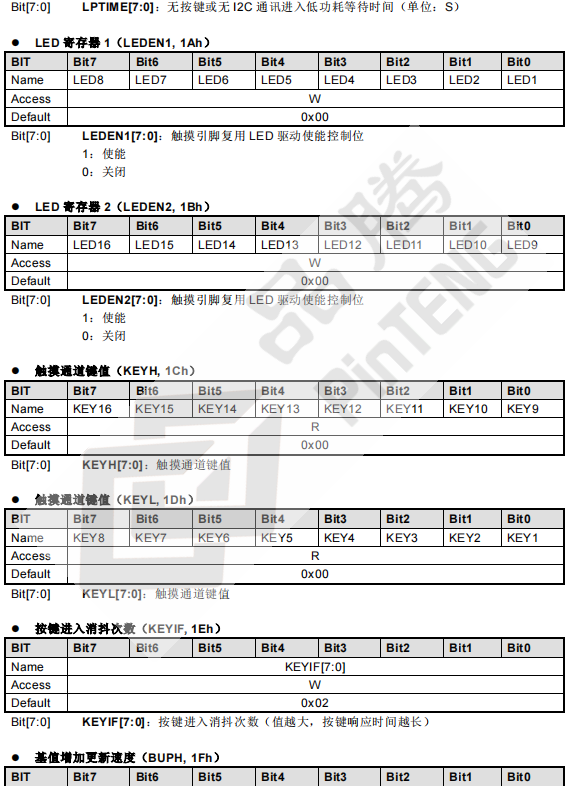

5. 寄存器描述

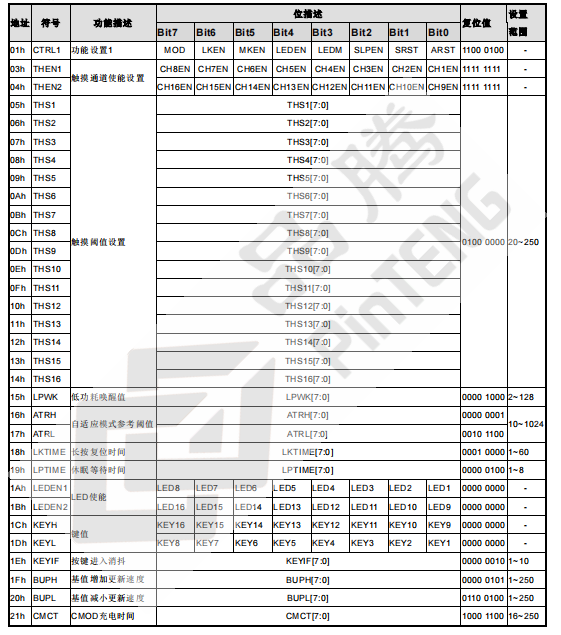

表2寄存器總表
