升降壓芯片
產品名稱：PL3900 100V多相同步降壓/升壓控制器
型號： PL3900
產片介紹：PL3900是一款高性能多相單輸出同步降壓 升壓控制器，能夠異相驅動兩個N溝道功率MOSFET級。多相操作減少了對輸入和輸出電容器的需求，并允許使用比單相等效電感器更小的電感器。同步整流提高了效率，降低了功率損耗，并減輕了熱要求，從而實現高功率升壓應用。
產片介紹：PL3900是一款高性能多相單輸出同步降壓 升壓控制器，能夠異相驅動兩個N溝道功率MOSFET級。多相操作減少了對輸入和輸出電容器的需求，并允許使用比單相等效電感器更小的電感器。同步整流提高了效率，降低了功率損耗，并減輕了熱要求，從而實現高功率升壓應用。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 2相操作降低了所需的輸入和輸出電容以及電源引起的噪聲
• 同步運行以實現最高效率并減少熱量
• 寬范圍輸入電壓：升壓模式下為4.5V至56V（感應引腳60V最大絕對值），啟動后可在2.5V下工作，降壓模式下為4.5V至96V（供電電壓引腳100V最大絕對值）
• 輸出電壓高達96V（升壓模式）和 56V（降壓模式）
• ±1% 1.2V參考電壓
• 電阻器或電感器DCR電流感應
• CV/CC模式控制（恒壓和恒流）
• 可鎖定開關頻率(75kHz-850kHz)
• 可編程固定開關頻率(50kHz-900kHz)
• 電源正常輸出電壓監測器
• 內部LDO為VBIAS或EXTVCC的柵極驅動供電
• 耐熱性能增強型扁平28引腳4mm × 5mm QFN封裝

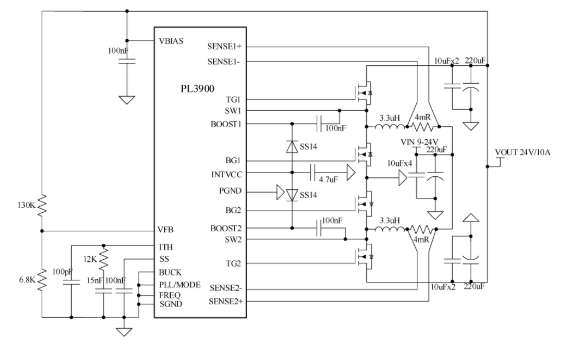

2、應用原理圖
3、產品描述
PL3900是一款高性能多相單輸出同步降壓/升壓控制器，能夠異相驅動兩個N溝道功率MOSFET級。多相操作減少了對輸入和輸出電容器的需求，并允許使用比單相等效電感器更小的電感器。同步整流提高了效率，降低了功率損耗，并減輕了熱要求，從而實現高功率升壓應用。
4.5V至56V（升壓模式）和4.5V至96V（降壓模式）輸入電源范圍涵蓋了多種系統架構和電池化學。當由轉換器輸出或其他輔助電源偏壓時，PL3900可以在啟動后以低至2.5V的輸入電源工作。工作頻率可以設置為50kHz到900kHz的范圍，或使用內部PLL與外部時鐘同步。多相操作允許PL3900配置為2相、3相、4相、6相和12相工作。SS引腳在啟動期間提升輸出電壓。PLLIN/MODE引腳在輕負載下選擇突發模式操作、脈沖跳過模式或強制連續模式。
4、典型應用場景
• 消費類電子
• 大功率音響產品
• 工業
• 醫療
