升降壓芯片
產品名稱：PL94053 集成MOS升降壓控制器
型號： PL94053
產片介紹：PL94053 是一款同步 4 開關降壓-升壓控制器，能夠在高于或低于輸入電壓時調節輸出電壓。PL94053可在 3 6 V 至 32 V（最大 36 V）的寬輸入電壓范圍內工作，以支持各種應用。集成兩個 9mΩ 功率場效應管。
產片介紹：PL94053 是一款同步 4 開關降壓-升壓控制器，能夠在高于或低于輸入電壓時調節輸出電壓。PL94053可在 3 6 V 至 32 V（最大 36 V）的寬輸入電壓范圍內工作，以支持各種應用。集成兩個 9mΩ 功率場效應管。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 輸入電壓范圍：3.5V-32V
• 輸出電壓范圍：2.0V-30V
• 最大輸出電流：5A
• 開關頻率：150KHz/300KHz
• 集成了兩個9mΩ FET
• 支持PWM調壓、調電流
• 支持欠壓、過壓、過流、短路、溫度等保護
• 封裝：QFN5x5-32

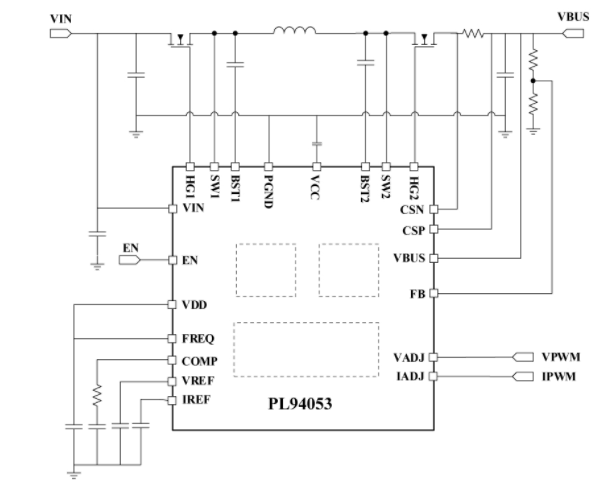

2、應用原理圖：
3、產品描述
PL94053 是一款同步 4 開關降壓-升壓控制器，能夠在高于或低于輸入電壓時調節輸出電壓。PL94053可在 3.6 V 至 32 V（最大 36 V）的寬輸入電壓范圍內工作，以支持各種應用。集成兩個 9mΩ 功率場效應管。
PL94053 在降壓、升壓和降壓-升壓作模式下采用恒定導通時間控制，以實現卓越的帶載能力和線路調節能力。開關頻率可以根據 FREQ 引腳和 AGND 引腳之間的電阻值不同設置為 150kHz、300kHz、600kHz 或 1200kHz。該器件還具有可編程軟啟動功能，并提供各種保護功能，包括逐周期電流限制、輸入欠壓鎖定 （UVLO）、輸出過壓保護 （OVP）、輸入過壓保護、熱關斷和輸出短路保護等。
VADJ、IADJ 引腳用于編程輸出 VBUS 電壓和輸出電流限制，提供電壓控制回路、恒流回路、熱調節回路、溫度感應，這使得PL94053成為 USB 供電 （PD） 應用的絕佳選擇。
4、典型應用場景
• 車載電子
• 新能源供電系統
• 便攜式設備
• 工業用電壓供應器
• HUB電源
