全集成PD快充SOC
產品名稱：PL93056集成快充全協議、H橋及充電管理的雙向升降壓SOC
型號： PL93056
產片介紹： PL93056是集成了快充全協議的、高效率的、帶充電管理的同步雙向升降壓SOC。它是一個針對type-CPD快充應用而設計的、功能豐富的、使用靈活的升降壓轉換器平臺。它可以被設置成降壓充電、升壓充電以及升降壓充電幾種模式。
產片介紹： PL93056是集成了快充全協議的、高效率的、帶充電管理的同步雙向升降壓SOC。它是一個針對type-CPD快充應用而設計的、功能豐富的、使用靈活的升降壓轉換器平臺。它可以被設置成降壓充電、升壓充電以及升降壓充電幾種模式。
┄┄┄詳細介紹┄┄┄
1 概述
PL93056是集成了快充全協議的、高效率的、帶充電管理的同步雙向升降壓SOC。它是一個針對type-CPD快充應用而設計的、功能豐富的、使用靈活的升降壓轉換器平臺。它可以被設置成降壓充電、升壓充電以及升降壓充電幾種模式。PL93056 集成了I2C 接口，可方便與外部系統通信。通過I2C可將電池電壓、BUS電壓、電池電流、BUS電流及各端口的電壓電流信息傳送到外部系統。同時，內部集成了耐高壓的CC1/CC2、DP/DM USB通信協議接口。搭配普通的MCU就可為各種快充應用提供完整、強大、靈活的升降壓快充方案。
在充電模式，可通過升壓、降壓及升降壓有效的給電池充電。PL93056支持涓流、恒流、恒壓的充電管理。充電電流和電壓都可以通過兩個12-bit 寄存器來控制。PL93056 集成I2C接口，通過讀寫寄存器用戶可方便的控制系統進入充電或放電模式，設置充電電流、充滿電壓、輸出電壓以及輸出恒流點。通過I2C接口可以監控USB端口的狀態，并控制端口NMOS的導通和關閉。同時用戶也可以通過讀狀態寄存器來監控DC-DC的狀態，甚至監控整個系統的工作情況。
PL93056提供VMON引腳。MCU可以通過該引腳直接實時讀取VBUS、IBUS、VBAT、IBAT以及各端口的電壓、電流信息。以簡化系統設計和降低BOM成本。
為確保系統在任何工作條件下的安全，PL93056集成了欠壓保護、過壓保護、過流保護、短路保護、以及溫度保護等功能。
2 特性
·雙向升降壓充放電功能， 同時支持PD3.0, QC3.0, AFC, SCP, FCP, BC1.2 等協議
·支持PD3.0協議的雙角色轉換
·內置充電管理功能，包括涓流、恒流、恒壓、充滿停 止及復充
·VBUS/VBAT電壓范圍最高可到24V ? 集成一個8mR 的H橋
·集成A口和C口的插拔檢測功能
·集成端口的過流、過壓保護功能
·支持1-4串鋰電充電管理
·支持4.2V和3.5V的充滿電壓且可調
·開關頻率可選150Khz 或 300Khz ?
·內置自適應充電功能，通過寫寄存器可動態調整 VINREG電壓適應不同功率的適配器
·內置12-bit DAC 可確保電流以10mA的步徑設置
·內置12-bit DAC 可確保輸出電壓以5mV的步徑設置
·內置電荷泵實現端口使用NMOS關斷輸出
·外部可通過VMON 引腳檢測電池端、BUS端以及各個 端口端的電壓和電流等信息
·集成DC-DC轉換器的各種保護功能
·當BUS電壓與電池電壓接近時，可設置直通
·內置I2C接口與外部系統通信
·集成3.3V/50mA LDO ?
·QFN6x6-42 封裝
3 應用
·移動電源 ?
·充電寶 ?
·電動工具 ?
·充電器

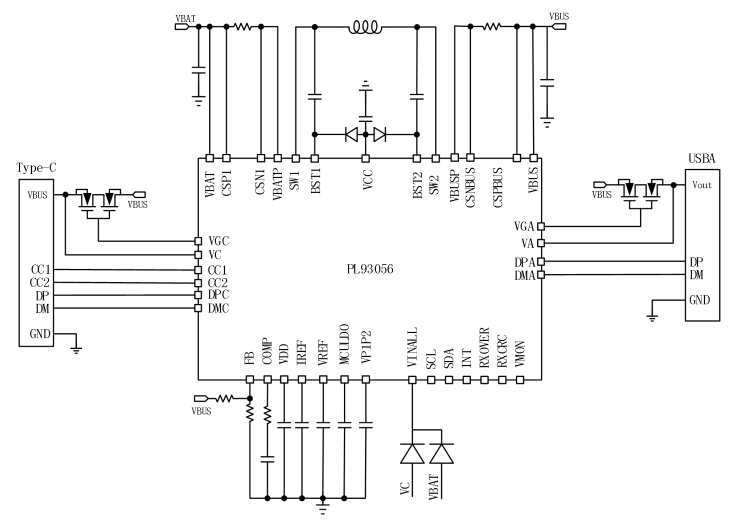

4 典型應用框圖
