產品名稱：HR4988 內置轉換器和過流保護的微特步進電機驅動芯片
型號： HR4988
產片介紹：HR4988是一款內部集成了譯碼器的微特步進電機驅動器，能使雙極步進電機以全、半、1 4、1 8、1 16步進模式工作。步進模式由邏輯輸入管腳MSx選擇。其輸出驅動能力達到32V和±2A。
產片介紹：HR4988是一款內部集成了譯碼器的微特步進電機驅動器，能使雙極步進電機以全、半、1 4、1 8、1 16步進模式工作。步進模式由邏輯輸入管腳MSx選擇。其輸出驅動能力達到32V和±2A。
┄┄┄詳細介紹┄┄┄
■ 概述
HR4988是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到32V和±2A。HR4988包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節(jié)器。
譯碼器是HR4988易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。
在步進操作期間，HR4988的內部電路可以自動的控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下，器件初始經過一段時間的快衰減后，將切換至慢衰減模式直至固定關閉時間結束。混合衰減模式控制不但降低了電機工作時產生的噪聲，還增加了步進的準確性，同時減小了系統(tǒng)的功耗。
內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括：帶遲滯的過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。
HR4988目前提供兩種貼片封裝：一是帶有裸露焊盤的QFN-28封裝，另一種是帶有裸露焊盤的TSSOP-28封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。
■ 特點
● 低導通電阻RDS(ON),640mΩ（HS+LS)
● 自動檢測并選擇電流衰減模式
● 支持慢衰減和混合衰減模式
● 降低功耗的同步整流功能
● 內部欠壓鎖定
● 過流保護
● 兼容3.3V和5V邏輯電平
● 過熱關斷電路
● 對地短路保護
● 負載短路保護
● 最高支持16細分

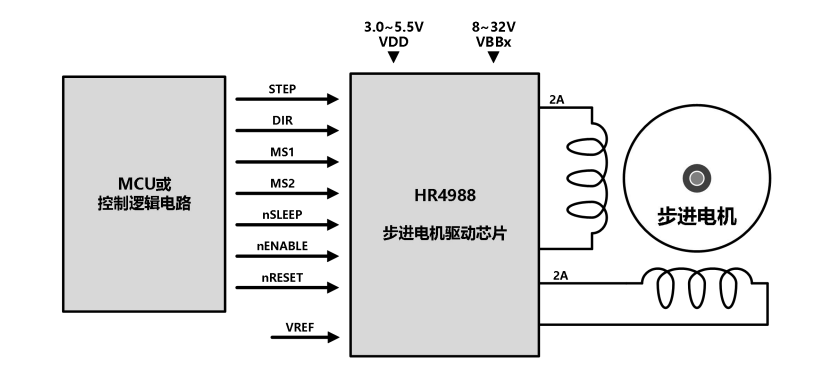

■ 典型應用圖
● 推薦外圍設置1、ROSC:必要時，根據自身電機和應用控制頻率選擇合適的 ROSC對地電阻，選擇電流
上升慢衰，下降混合衰，使電機電流紋波最小。toFF=Rosc/825，torr單位為us。
也可直接接地，選擇全混合衰減，toFr=30us。
2、CP 電容:0.1uF/50V
3、VCP 電容:0.1uF/50V
4、VREG 電容:0.22uF/16V
5、VREF 參考電壓設置，0.8V-3V。
6、RSENSE 電阻，根據REF和目標電流合理設置
ITrPMAX=VREF /(8xRs)
根據目標電流,合理選擇 Rsense 電阻和 Vref參考電壓,使得 Vsense=Imax*Rsense在
也可直接接地，選擇全混合衰減，toFr=30us。
2、CP 電容:0.1uF/50V
3、VCP 電容:0.1uF/50V
4、VREG 電容:0.22uF/16V
5、VREF 參考電壓設置，0.8V-3V。
6、RSENSE 電阻，根據REF和目標電流合理設置
ITrPMAX=VREF /(8xRs)
根據目標電流,合理選擇 Rsense 電阻和 Vref參考電壓,使得 Vsense=Imax*Rsense在
0.35V-0.45V之間，然后根據 Vref=8*Vsense 選擇參考電壓輸入。
