產品名稱：HTD8831T/8832T 雙通道H橋電機驅動芯片
型號： HTD8831T/8832
產片介紹： HTD8831T 8832T為打印機、掃描儀和其它機電一體化應用提供一種集成的電機驅動方案。 ? HTD8831T 8832T有兩路H橋驅動器，最大驅動輸出36V±1 5A ±2 2A ，可驅動兩個直流有刷電機，或者一個雙極步進電機。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。
產片介紹： HTD8831T 8832T為打印機、掃描儀和其它機電一體化應用提供一種集成的電機驅動方案。 ? HTD8831T 8832T有兩路H橋驅動器，最大驅動輸出36V±1 5A ±2 2A ，可驅動兩個直流有刷電機，或者一個雙極步進電機。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。
┄┄┄詳細介紹┄┄┄
■ 概述
HTD8831T/8832T為打印機、掃描儀和其它機電一體化應用提供一種集成的電機驅動方案。
HTD8831T/8832T有兩路H橋驅動器，最大驅動輸出36V±1.5A/ ±2.2A ，可驅動兩個直流有刷電機，或者一個雙極步進電機。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。
HTD8831T/8832T的每一個H橋的功率輸出級由N型功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。器件采用工業標準的并行數字控制接口，且衰減模式可編程。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。
HTD8831T/8832T提供一種帶有裸露焊盤的ETSSOP28封裝，能有效改善散熱性能，且是無鉛產品，滿足環保要求。
■ 特點
● 雙通道H橋電機驅動器
● 驅動兩個直流有刷電機或者一個步進電機
● 低RDS(ON)電阻，
850mΩ(HS+LS, HTD8831T)
500mΩ(HS+LS , HTD8832T)
● 1.5A(HTD8831T) or 2.2A (HTD8832T) 驅動輸出
● 寬電壓供電，8V-36V
● 2 bits 電流控制，提供4個電流臺階
● 工業標準并行數字控制接口
● PWM繞組電流調節和限制
● 內部3.3V參考電壓輸出
● 過溫關斷電路
● 短路保護
● 欠壓鎖定保護
■ 應用
● 鋰電池供電玩具 ● POS打印機
● 安防相機 ● 辦公自動化設備
● 游戲機 ● 機器人

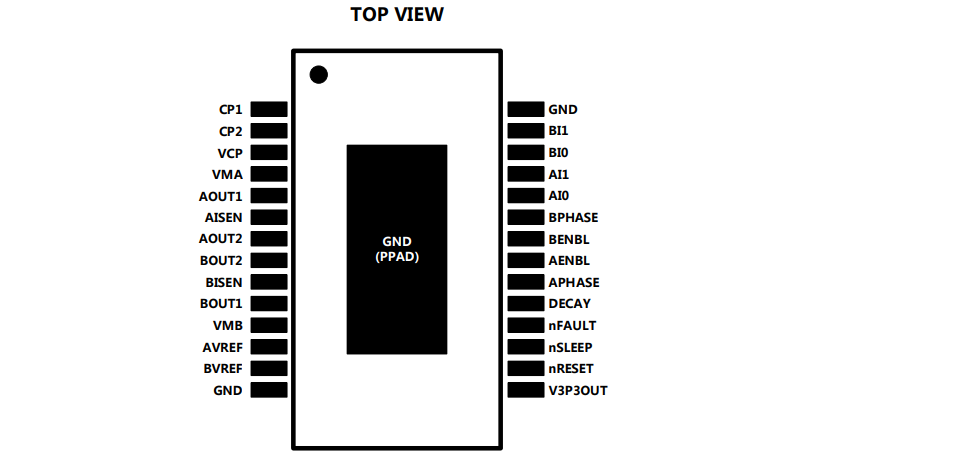

■ 引腳圖

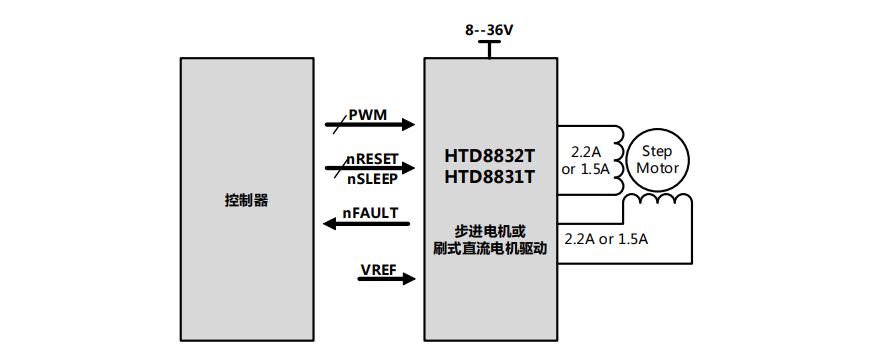

■ 典型應用圖
