過壓過流保護芯片
產品名稱：NS2201X 系列 40V 輸入 OVP 保護 IC
型號： NS2201X
產片介紹： NS2201X 系列是一款輸入過壓保護類芯片，芯 片內置有過壓 過流 過溫保護功能和輸入 UVLO 鎖 存功能，在輸入異常時可以斷開系統的 OUT 端口和 IN 端口的連接，有效的保護后級電路不會被損壞， 提高系統的應用可靠性。
產片介紹： NS2201X 系列是一款輸入過壓保護類芯片，芯 片內置有過壓 過流 過溫保護功能和輸入 UVLO 鎖 存功能，在輸入異常時可以斷開系統的 OUT 端口和 IN 端口的連接，有效的保護后級電路不會被損壞， 提高系統的應用可靠性。
┄┄┄詳細介紹┄┄┄
1 說明
NS2201X 系列是一款輸入過壓保護類芯片，芯 片內置有過壓/過流/過溫保護功能和輸入 UVLO 鎖 存功能，在輸入異常時可以斷開系統的 OUT 端口和 IN 端口的連接，有效的保護后級電路不會被損壞， 提高系統的應用可靠性。
NS2201X 系列提供有 NS2201A 和 NS2201B 兩款 引腳方式封裝，均采用標準的 SOT23-3L 封裝形式。
2 特性
● 最大輸入電壓：40V
● 內部預設 1A 負載過流 OCP 保護
● 內部預設 6V 輸入過壓 OVP 保護
● 輸入 OVP 保護響應時間 20ns
● 內置 150℃過溫 OTP 保護
● 內置輸入 UVLO 欠壓鎖存功能
● 內置輸出短路保護功能
● 封裝形式：SOT23-3L
3 應用范圍
● TWS
● 便攜式鋰電池充電設備
● 其他輸入高壓保護類等

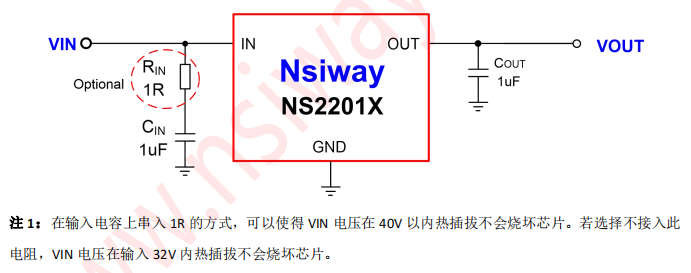

4 典型應用電路
