帶OVP的充電芯片
產品名稱：XT4154 帶有 OVP 功能的小電流線性電池管理芯片
型號： XT4154
產片介紹：XT4154 是一款帶有 OVP 功能的單片鋰離子電池恒流 恒壓線性電源管理芯片。它薄的尺寸和小的外包裝使它適用 于便攜式產品的應用。由于 OVP 的存在，它可以完美適應 TYPE C 接口的電子設備。得益于內部的 MOSFET 結構， 在應用上不需要外部電阻和阻塞二極管。
產片介紹：XT4154 是一款帶有 OVP 功能的單片鋰離子電池恒流 恒壓線性電源管理芯片。它薄的尺寸和小的外包裝使它適用 于便攜式產品的應用。由于 OVP 的存在，它可以完美適應 TYPE C 接口的電子設備。得益于內部的 MOSFET 結構， 在應用上不需要外部電阻和阻塞二極管。
┄┄┄詳細介紹┄┄┄
■ 產品概述
XT4154 是一款帶有 OVP 功能的單片鋰離子電池恒流/ 恒壓線性電源管理芯片。它薄的尺寸和小的外包裝使它適用 于便攜式產品的應用。由于 OVP 的存在，它可以完美適應 TYPE C 接口的電子設備。得益于內部的 MOSFET 結構， 在應用上不需要外部電阻和阻塞二極管。在高能量運行和高 外圍溫度時，熱反饋可以控制充電電流以降低芯片溫度。
充電電壓被限定在 4.2V，充電電流通過外部電阻調節。 在達到目標充電電壓后，當充電電流降低到設定值的 1/10 時，XT4154 就會自動結束充電過程。當輸入端（插頭或 USB 提供電源）拔掉后，XT4154 自動進入低電流狀態，電池漏 電流將降到 2µA 以下。XT4154 還可被設置于停止工作狀態， 使電源供電電流降到 25µA。
其余特性包括：充電電流監測，輸入低電壓閉鎖，自動 重新充電和充電已滿及開始充電的標志。
■ 產品特點
● OVP 功能，OVP 點 6.0V
● 可編程使充電電流可達 500mA.
● 不需要 MOSFET，傳感電阻和阻塞二極管
● 小尺寸實現對鋰離子電池的完全線性充電管理
● 恒流/恒壓運行和熱度調節使得電池管理效力最高，沒有熱度過高的危險
● 從 USB 接口管理單片鋰離子電池
● 預設充電電壓為 4.2V ±1%
● 充電電流輸出監測
● 充電狀態指示標志
● 1/10 充電電流終止
● 停止工作時提供 25µA 電流
● 2.9V 涓流充電閾值電壓
● 軟啟動限制浪涌電流
■ 用途
● 手機，PDA，MP3
● 藍牙應用
■ 封裝
● SOT23-6L

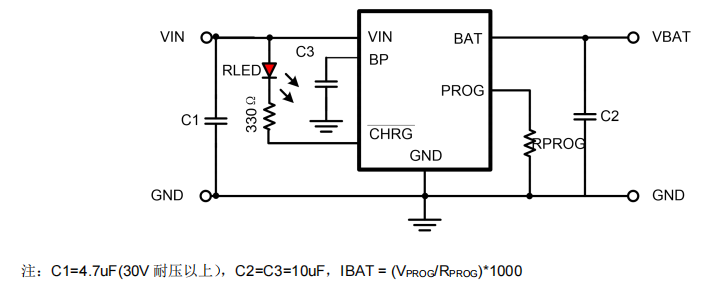

■ 典型應用電路
