產品名稱：HTR3355, HTR3335, HTR3339, HTR33351 具有中斷功能16位I 2C和SMBus IO
型號： HTR3355, HTR3335, HTR3339, HTR33351
產片介紹：HTR33xx是一款I(lǐng)2C和SMBus IO擴展器2 2V~5 5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED 通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出選擇、反極性等配置
產片介紹：HTR33xx是一款I(lǐng)2C和SMBus IO擴展器2 2V~5 5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED 通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出選擇、反極性等配置
┄┄┄詳細介紹┄┄┄
■ 概述
HTR33xx是一款I(lǐng)2C和SMBus IO擴展器2.2V~5.5V電源供電。16個IO端口中的任何
一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED.
通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出
通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出
擇、反極性等配置
所有配置為輸入的IO端口都會持續監控狀態變化，1O口的變化由INTN輸出指示。
所有配置為輸入的IO端口都會持續監控狀態變化，1O口的變化由INTN輸出指示。
當IO狀態通過I2C接口被讀取時，INTN輸出被清除。
HTR3339具有RSTN引腳，其拉低時所有寄存器恢復到默認狀態。HTR3335,HTR33351
HTR3339具有RSTN引腳，其拉低時所有寄存器恢復到默認狀態。HTR3335,HTR33351
和HTR3339的IO內部沒有上拉電阻，因此當其配置為輸入且未使用時，需要外部的上下拉。
HTR3339具有4個器件地址，HTR3355和HTR3335則有8個,HTR33351則有1個。
HTR33xx提供QFN4x4-24L和QFN3x3-20L封裝。
HTR3339具有4個器件地址，HTR3355和HTR3335則有8個,HTR33351則有1個。
HTR33xx提供QFN4x4-24L和QFN3x3-20L封裝。
■ 特點
? 供電范圍：2.2V~5.5V
? 支持LED驅動
? 16個IO, 可任意置為獨立的輸入或輸出
? 中斷功能，低電平有效
? 標準I 2C接口，8個I 2C器件地址可選(HTR3339為4個，HTR33351為1個)
? 支持反極性配置
? 支持低功耗待機
? QFN4×4-24L，QFN3×3-20L，無鉛封裝
■ 應用
? I2C總線控制的GPIO擴展應用

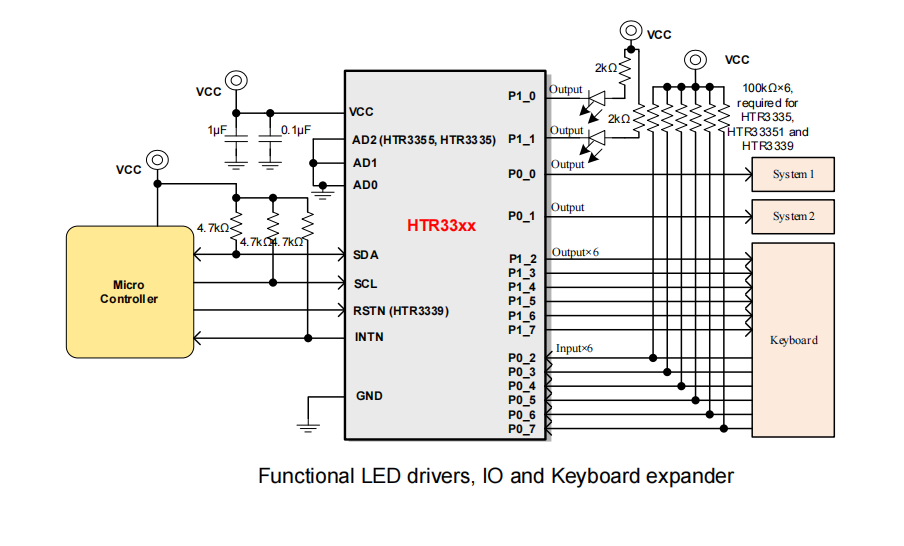

■ 典型應用圖
