產品名稱：HT4125 (單電源四通道緩沖轉換門器件)
型號： HT4125
產片介紹：? HT4125 是一款低壓CMOS 緩沖門器件,可運行在針對便攜式和電池設備的更寬電壓范圍內。其采用了較低閥值電路來設計此輸入，以便匹配Vcc =3 3V 時的1 8V 輸入邏輯,并且可被用在1 8V 至3 3V 電平上行轉換器功能中。此外輸入端子上的5V 輸入耐受可在Vcc=2 5V 時將芯片配置為3 3V 至2 5V 輸出的下行轉換。
產片介紹：? HT4125 是一款低壓CMOS 緩沖門器件,可運行在針對便攜式和電池設備的更寬電壓范圍內。其采用了較低閥值電路來設計此輸入，以便匹配Vcc =3 3V 時的1 8V 輸入邏輯,并且可被用在1 8V 至3 3V 電平上行轉換器功能中。此外輸入端子上的5V 輸入耐受可在Vcc=2 5V 時將芯片配置為3 3V 至2 5V 輸出的下行轉換。
┄┄┄詳細介紹┄┄┄
■ 概述
HT4125 是一款低壓CMOS 緩沖門器件,可運行在針對便攜式和電池設備的更寬電壓范圍內。
其采用了較低閥值電路來設計此輸入，以便匹配Vcc =3.3V 時的1.8V 輸入邏輯,并且可被用在1.8V 至3.3V 電平上行轉換器功能中。此外輸入端子上的5V 輸入耐受可在Vcc=2.5V 時將芯片配置為3.3V 至2.5V 輸出的下行轉換。1.8至5.5V 的寬Vcc 范圍有可能實現所需的開關輸出電平連接至控制器或處理器。
HT4125 被設計成具有8mA 的經優化電流驅動能力，以減少由高驅動輸出導致的線路反射、過沖和下沖。
其采用了較低閥值電路來設計此輸入，以便匹配Vcc =3.3V 時的1.8V 輸入邏輯,并且可被用在1.8V 至3.3V 電平上行轉換器功能中。此外輸入端子上的5V 輸入耐受可在Vcc=2.5V 時將芯片配置為3.3V 至2.5V 輸出的下行轉換。1.8至5.5V 的寬Vcc 范圍有可能實現所需的開關輸出電平連接至控制器或處理器。
HT4125 被設計成具有8mA 的經優化電流驅動能力，以減少由高驅動輸出導致的線路反射、過沖和下沖。
■ 特點
·單電源電壓轉換
·1.8V至5.5V 的工作電壓范圍
·上行轉換模式
- 1.8V Vcc時，1.2V至1.8V
- 2.5V Vcc時，1.5V至2.5V
- 3.3V Vcc時，1.8V 至3.3V
- 5.0V Vcc 時，3.3V 至 5.0V
·下行轉換模式
- 1.8V Vcc時，3.3V至1.8V
- 2.5V Vcc時，3.3V至2.5V
- 3.3V Vcc時，5.0V 至 3.3V
·1.8V至5.5V 的工作電壓范圍
·上行轉換模式
- 1.8V Vcc時，1.2V至1.8V
- 2.5V Vcc時，1.5V至2.5V
- 3.3V Vcc時，1.8V 至3.3V
- 5.0V Vcc 時，3.3V 至 5.0V
·下行轉換模式
- 1.8V Vcc時，3.3V至1.8V
- 2.5V Vcc時，3.3V至2.5V
- 3.3V Vcc時，5.0V 至 3.3V
· 邏輯輸出以電源Vcc為基準
· 3.3V Vcc時，特有高達50MHz的頻率
·輸入端子上的TTL兼容性
· 任一有效Vcc上的輸入可耐受5.5V 電壓
· -40°C 至125°℃ 工作溫度范圍
· 采用無鉛封裝:QFN14L-3.5x3.5
· 鎖斷性能超過250mA，符合JESD 17 規范
· 采用無鉛封裝:QFN14L-3.5x3.5
· 鎖斷性能超過250mA，符合JESD 17 規范
· 靜電放電(ESD)性能測試符合JESD 22 規范
- 2000V 人體模型(A114-B，II類)
- 200V 機器模型(A115-A)
- 1000V 充電器件模型(C101)
· 實現標準門功能和插槽替換
■ 應用
· 平板電腦 · 智能手機
· 個人計算機 ·工業汽車應用
· 個人計算機 ·工業汽車應用

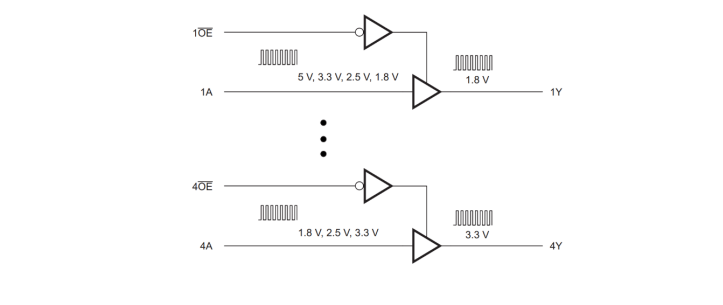

■ 典型應用圖
