產品名稱：HTN1302 3通道，2.5~5.5V輸入，2A同步降壓變換器
型號： HTN1302
產片介紹：2A降壓，內置150mΩ和100mΩ功率管 。輸入電壓范圍：2 5V~5 5V 。輸出電壓范圍：0 6V~VIN 。輕載下具有節能高效率 。支持100%占空比低壓降 。30*3uA靜態電流 。1 5MHz典型開關頻率 。關斷電流
產片介紹：2A降壓，內置150mΩ和100mΩ功率管 。輸入電壓范圍：2 5V~5 5V 。輸出電壓范圍：0 6V~VIN 。輕載下具有節能高效率 。支持100%占空比低壓降 。30*3uA靜態電流 。1 5MHz典型開關頻率 。關斷電流
┄┄┄詳細介紹┄┄┄
■ 概述
HTN1302 是一款3通道、2A同步降壓轉換器， 具有最少的外部元件和低關斷電流。 該器件在中到重載時，工作在典型開關頻率為 1.5MHz的PWM模式；在輕載時，器件工作在高 效節能模式。 輸出電壓可通過外部電阻調節。 HTN1302 采用QFN3*3-20L封裝。
■ 特點
? 2A降壓，內置150mΩ和100mΩ功率管
? 輸入電壓范圍：2.5V~5.5V
? 輸出電壓范圍：0.6V~VIN
? 輕載下具有節能高效率
? 支持100%占空比低壓降
? 30*3uA靜態電流
? 1.5MHz典型開關頻率
? 關斷電流<=1uA (典型值)
? 軟起動，啟動延遲
? 過流檢測限制保護
? 欠壓保護、過熱關斷保護，不鎖定可自動恢復
? 具有使能pin
? 無鉛封裝，QFN3*3-20L
? 輸入電壓范圍：2.5V~5.5V
? 輸出電壓范圍：0.6V~VIN
? 輕載下具有節能高效率
? 支持100%占空比低壓降
? 30*3uA靜態電流
? 1.5MHz典型開關頻率
? 關斷電流<=1uA (典型值)
? 軟起動，啟動延遲
? 過流檢測限制保護
? 欠壓保護、過熱關斷保護，不鎖定可自動恢復
? 具有使能pin
? 無鉛封裝，QFN3*3-20L
■ 應用
? 5V電源軌
? 機頂盒
? 消費電子
? 機頂盒
? 消費電子
? 工業電子

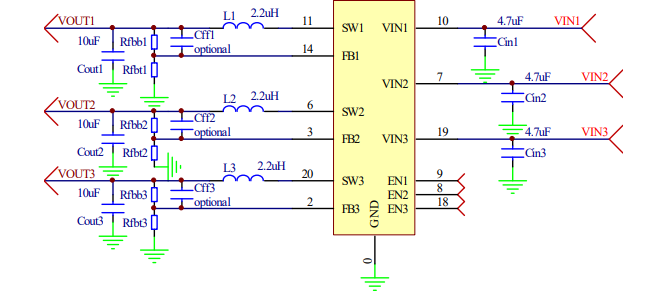

■ 典型應用圖
