DC-DC升壓
產品名稱：PL34051 同步升壓轉換器
型號： PL34051
產片介紹：PL34051是一款輸入電壓范圍2 8V至32V的高效同步升壓DC-DC轉換器，它采用恒定導通時間（COT）控制拓?fù)洌商峁┛焖俚乃矐B(tài)響應。PL34051集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為13mΩ的開關FET和一個導通電阻為13mΩ的整流FET。此外，PL34051采用脈沖跳躍模式來提高輕載或空載情況下
產片介紹：PL34051是一款輸入電壓范圍2 8V至32V的高效同步升壓DC-DC轉換器，它采用恒定導通時間（COT）控制拓?fù)洌商峁┛焖俚乃矐B(tài)響應。PL34051集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為13mΩ的開關FET和一個導通電阻為13mΩ的整流FET。此外，PL34051采用脈沖跳躍模式來提高輕載或空載情況下
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 輸入電壓范圍：2.8V-32V
• 輸出電壓范圍：4.5V-32V
• 集成了導通電阻為13mΩ的MOSFET開關
• 外部軟啟動（SS）
• 輕載情況下的脈沖跳躍模式
• 使用PWM信號或模擬信號對輸出電流和電壓進行動態編程
• 使用電阻可調節開關頻率
• 頻率抖動以實現良好的電磁干擾（EMI）性能
• 逐周期峰值電流限制
• 帶有穩定恒流（CC）環路的輸出平均電流限制
• 過電壓保護（OVP）
• 可編程的不連續導通模式（DCM）和連續導通模式（CCM）
• 封裝：QFN5x5-32

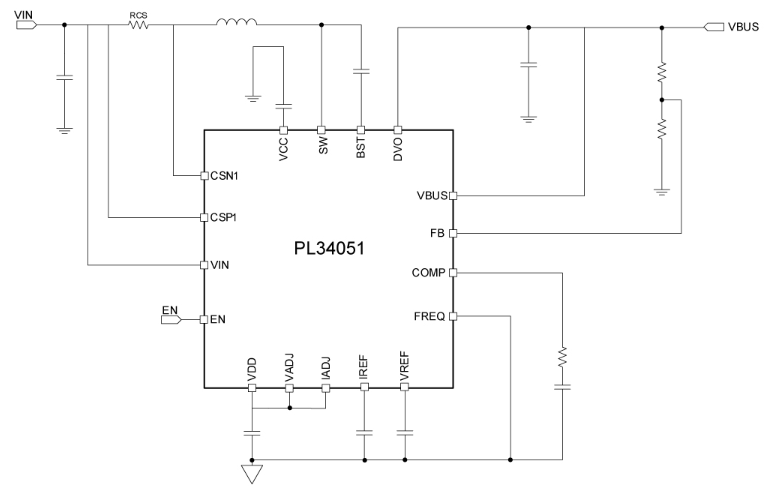

2、應用原理圖
3、產品描述
PL34051是一款輸入電壓范圍2.8V至32V的高效同步升壓DC-DC轉換器，它采用恒定導通時間（COT）控制拓?fù)洌商峁┛焖俚乃矐B(tài)響應。PL34051集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為13mΩ的開關FET和一個導通電阻為13mΩ的整流FET。此外，PL34051采用脈沖跳躍模式來提高輕載或空載情況下的效率。
開關頻率可根據FREQ引腳與接地引腳之間不同的電阻值設置為150kHz或300kHz。該器件還具備可編程軟啟動功能，VADJ和IADJ引腳用于對輸出VBUS電壓和輸出電流限制進行編程。它具備欠壓鎖定（UVLO）、軟啟動（SS）、內部穩壓電源和斜率補償功能，從而最大程度地減少了外部元件的數量。
PL34051提供電壓控制環路和恒流環路。保護功能包括用于過載保護（OLP）的打嗝模式、過壓保護（OVP）。
4、典型應用場景
• 藍牙揚聲器
• USB Type-C 功率傳輸
• 便攜式刷卡機（POS）終端
• 電子煙
