DC-DC降壓
產品名稱：PL82052 同步降壓轉換器
型號： PL82052
產片介紹：PL82052是一款單片同步降壓調節器，具有從4 6V到33V的寬輸入電壓范圍。采用內部斜率補償?shù)碾娏髂Ｊ娇刂?，以減少元件數量。PL82052還具有輕負載脈沖跳頻模式，這允許在輕負載時減少?gòu)妮斎腚娫吹较到y(tǒng)的功率損失。轉換器的開關頻率可以通過外部電阻設置在80kHz到2MHz之間。
產片介紹：PL82052是一款單片同步降壓調節器，具有從4 6V到33V的寬輸入電壓范圍。采用內部斜率補償?shù)碾娏髂Ｊ娇刂?，以減少元件數量。PL82052還具有輕負載脈沖跳頻模式，這允許在輕負載時減少?gòu)妮斎腚娫吹较到y(tǒng)的功率損失。轉換器的開關頻率可以通過外部電阻設置在80kHz到2MHz之間。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：4.6V-33V
• 3.5A持續輸出電流能力
• 集成高側40V,80mΩ和低側40V, 50mΩ功率場效應管
• 高達97%效率
• 軟啟動時間可編程，以限制設備通電時瞬時電流
• 通過外部電阻可調節頻率范圍80-kHz to 2-MHz (將引腳ROSC浮空，頻率為160kHz, 將ROSC接地,頻率為80kHz)
• 支持脈沖跳頻模式以實現高效率
• 通過頻率抖動來緩解電磁干擾問題
• 峰值電流模式控制
• 支持欠壓、過壓、過流、短路、溫度保護
• 采用ESOP8封裝

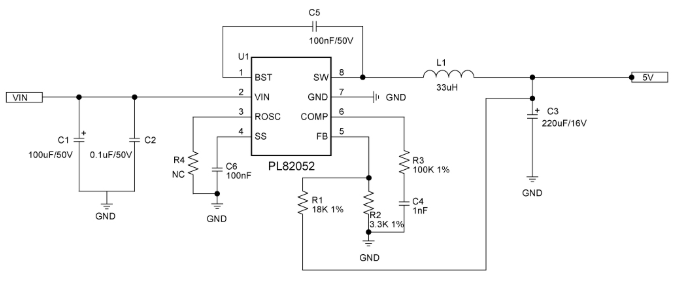

2、應用原理圖
3、產品描述
PL82052是一款單片同步降壓調節器，具有從4.6V到33V的寬輸入電壓范圍。采用內部斜率補償?shù)碾娏髂Ｊ娇刂疲詼p少元件數量。PL82052還具有輕負載脈沖跳頻模式，這允許在輕負載時減少?gòu)妮斎腚娫吹较到y(tǒng)的功率損失。轉換器的開關頻率可以通過外部電阻設置在80kHz到2MHz之間。
PL82052引入頻率抖動操作以減少電磁干擾。周期性電流限制與頻率折疊相結合，可以在過載條件下保護集成電路。PL82052使用外部補償，這簡化了不同頻率的環路設計。
4、典型應用場景
• 9V, 12V和24V分布式供電系統
• 消費類應用產品（例如電視、機頂盒、路由器、液晶顯示屏以及周邊設備）
• 工業及車載娛樂電源供應器
