DC-DC降壓
產品名稱：PL880551 降壓DC-DC穩壓器
型號： PL880551
產片介紹：PL880551是一款60V、5A的同步降壓穩壓器，集成了高側場效應管和低側n溝道場效應管驅動器。該設備能承受高達68V的負載沖擊脈沖。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳頻模式可減少空載時的供電電流。欠壓保護內部設定在4 8V。
產片介紹：PL880551是一款60V、5A的同步降壓穩壓器，集成了高側場效應管和低側n溝道場效應管驅動器。該設備能承受高達68V的負載沖擊脈沖。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳頻模式可減少空載時的供電電流。欠壓保護內部設定在4 8V。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 4.8V - 60V寬范圍工作輸入電壓
• 結溫范圍: –40°C to +150°C
• 固定3ms內部軟啟動計時器
• 支持峰值電流限制保護
• 支持熱關機保護機制
• 0.8V 1%內部電壓基準源
• 固定160KHz開關頻率
• 80mΩ高側場效應管
• 集成低側N溝道場效應管
• 在輕負載情況下采用脈沖跳頻模式實現高效率
• 輕載時低功耗，具有集成的自舉充電場效應晶體管
• 68V輸入過壓保護
• 運行時的負載率高達 97%
• 采用ESOP8封裝

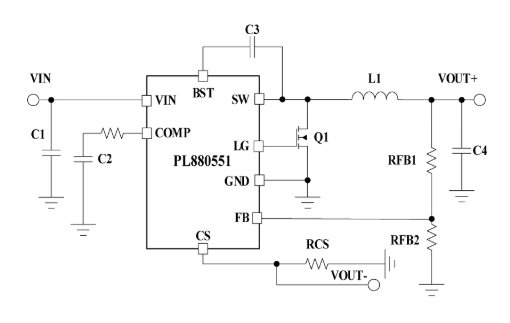

2、應用原理
3、產品描述
PL880551是一款60V、5A的同步降壓穩壓器，集成了高側場效應管和低側n溝道場效應管驅動器。該設備能承受高達68V的負載沖擊脈沖。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳頻模式可減少空載時的供電電流。欠壓保護內部設定在4.8V。輸出電壓?jiǎn)?dòng)斜率由內部控制，以提供受控的啟動并消除過沖。
PL880551具有可配置的線路掉電補償和可配置的充電電流限制。CC/CV模式控制提供了在恒定電流充電和恒定電壓充電階段之間平滑過渡。
PL880551的其他特點包括超低靜態電流和高輕負載效率、創新的峰值電流保護、集成的VCC偏置供電和引導二極管、精確的使能和輸入欠壓鎖定，以及具有自動恢復的熱關斷保護。
4、典型應用場景
• 電器，電源設備和園藝工具
• 高容量電池組(電動自行車，電動滑板車)
• 電機驅動裝置，無人機，通訊設備
• 工業自動化和電機控制
• 車輛配件: GPS（全球定位系統）, 娛樂設備
• USB專用充電端口和電池充電器
