DC-DC降壓
產品名稱：HTN78A3 6V~140V輸入，3A實地異步降壓變換器
型號： HTN78A3
產片介紹：HTN78A3是3A降壓轉換器，具有從6V到140V的寬輸入電壓，集成了250mΩ高側MOSFET。HTN78A3采用基于紋波電壓模式控制，支持跳周期調制(PSM)，有助于轉換器在輕負載下實現高效率。HTN78A3具有100kHz至1MHz的可編程開關頻率，外部電阻可調。
產片介紹：HTN78A3是3A降壓轉換器，具有從6V到140V的寬輸入電壓，集成了250mΩ高側MOSFET。HTN78A3采用基于紋波電壓模式控制，支持跳周期調制(PSM)，有助于轉換器在輕負載下實現高效率。HTN78A3具有100kHz至1MHz的可編程開關頻率，外部電阻可調。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN78A3是3A降壓轉換器，具有從6V到140V的寬輸入電壓，集成了250m?高側MOSFET。HTN78A3采用基于紋波電壓模式控制，支持跳周期調制（PSM），有助于轉換器 在 輕 負 載 下 實 現 高 效 率 。HTN78A3 具有100kHz至1MHz的可編程開關頻率，外部電阻可調。HTN78A3允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為120ns。該器件提供3ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN78A3具有外部環路補償功能，可靈活優化環路穩定性或環路響
應。HTN78A3提供谷值電流限制、熱關斷保護、輸出過壓保護、輸出過載保護和輸入電壓欠壓保護。該器件采用ESOP8封裝。
■ 特點
?3A降壓，內置250mΩ高側功率管
?輸入電壓范圍：6V~140V
?脈沖跳躍模式使得輕載下高效率
?最高1MHz可編程開關頻率
?COT紋波電壓控制架構
?欠壓保護、過流保護和過熱關斷保護
?無鉛封裝，ESOP8
■ 應用
? 二輪電瓶車 ? 太陽能系統
? 高壓電池組 ? 工業電源
? 汽車系統

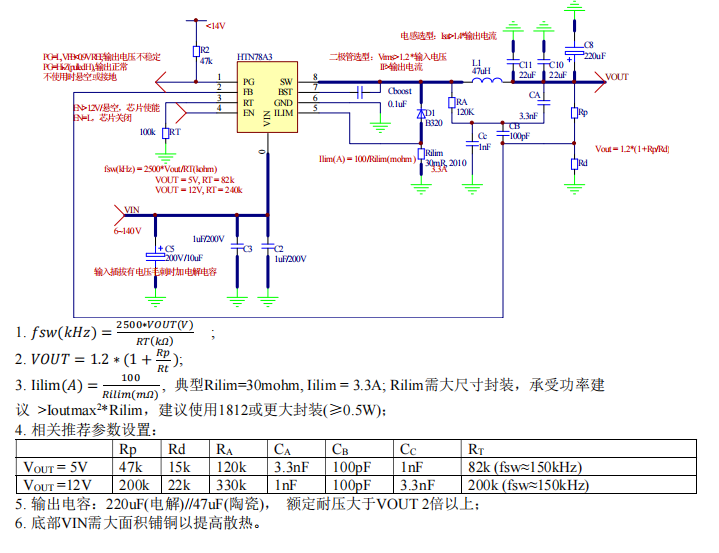

■典型應用圖
