產品名稱：HTR7216(S) 帶自動呼吸功能的18x12陣列LED 驅動器兼容AW20216SQNR
型號： HTR7216(S)
產片介紹：HTR7216(S)是一款通過1MHz的I2C接口(HTR7216)或10MHz SPI接口(HTR7216S)進行編程的支持18×12陣列的LED驅動芯片，每路SWx都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
產片介紹：HTR7216(S)是一款通過1MHz的I2C接口(HTR7216)或10MHz SPI接口(HTR7216S)進行編程的支持18×12陣列的LED驅動芯片，每路SWx都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR7216(S)是一款通過1MHz的2C接口(HTR7216)或10MHz SPI接口(HTR7216S)進行編程的支持18x12陣列的LED驅動芯片，每路SWVx都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
HTR7216(S)內置三個模式控制器，以提供不同的自動呼吸或群組調光控制。每個模式控制器可以工作在自動呼吸或手動控制模式。呼吸相關參數均可設置，如上升下降沿、開/關時間、重復次數、最高/最低亮度等。每個LED的PWM參數可從三個模式控制器中的任意一個得到。
另外，每個LED的開路和短路狀態都能被檢測，HTR7216能夠把開路和短路信息存儲在Open-Short寄存器組中。
HTR7216(S)的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。HTR7216支持QFN5x5-44L封裝，可在2.7V到5.5V和-40°C to +125°C下工作。
HTR7216(S)內置三個模式控制器，以提供不同的自動呼吸或群組調光控制。每個模式控制器可以工作在自動呼吸或手動控制模式。呼吸相關參數均可設置，如上升下降沿、開/關時間、重復次數、最高/最低亮度等。每個LED的PWM參數可從三個模式控制器中的任意一個得到。
另外，每個LED的開路和短路狀態都能被檢測，HTR7216能夠把開路和短路信息存儲在Open-Short寄存器組中。
HTR7216(S)的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。HTR7216支持QFN5x5-44L封裝，可在2.7V到5.5V和-40°C to +125°C下工作。
■ 特點
?輸入電壓范圍：2.7V-5.5V
?18路電流源(CS)，12路開關(SW)
?可設置矩陣路數，最高支持18×12 = 216路
?全局256個直流設置臺階
?獨立的256階PWM調光
?獨立的256階CS電流用于1680萬細膩調色
?3個模式控制器，用于自動呼吸或群組PWM控制
?高精度電流控制：器件間誤差±5%；通道間誤差±5%
?EMI和可聞噪聲的降低措施：
-相移設置
-擴頻功能
-上升下降沿可設置
?邏輯高/低電平可設置：1.4V/0.4V 或 2.4V/0.6V
?支持通過SYNC腳進行多個芯片的時鐘同步
?欠壓和過溫保護功能
?多種PWM頻率可選
?HTR7216：支持1MHz的I2C接口，16個I2C器件地址
HTR7216S：支持10MHz SPI接口
?獨立的開路和短路錯誤檢測功能
?De-Ghost
?QFN5×5-44L
?18路電流源(CS)，12路開關(SW)
?可設置矩陣路數，最高支持18×12 = 216路
?全局256個直流設置臺階
?獨立的256階PWM調光
?獨立的256階CS電流用于1680萬細膩調色
?3個模式控制器，用于自動呼吸或群組PWM控制
?高精度電流控制：器件間誤差±5%；通道間誤差±5%
?EMI和可聞噪聲的降低措施：
-相移設置
-擴頻功能
-上升下降沿可設置
?邏輯高/低電平可設置：1.4V/0.4V 或 2.4V/0.6V
?支持通過SYNC腳進行多個芯片的時鐘同步
?欠壓和過溫保護功能
?多種PWM頻率可選
?HTR7216：支持1MHz的I2C接口，16個I2C器件地址
HTR7216S：支持10MHz SPI接口
?獨立的開路和短路錯誤檢測功能
?De-Ghost
?QFN5×5-44L
■ 應用
?智能家居設備 ?IOT設備
?個人消費電子 ?鍵鼠
?個人消費電子 ?鍵鼠

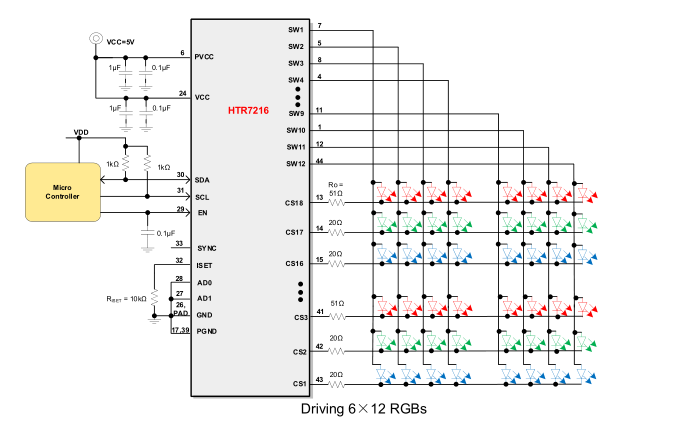

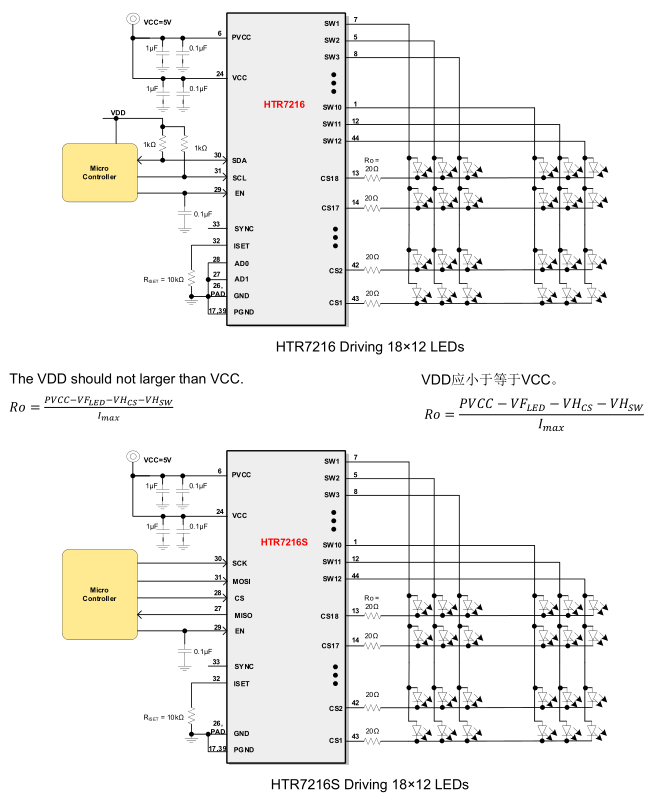

■ 典型應用圖
