DC-DC升壓
產品名稱：PL33011升壓DC-DC轉換器
型號： PL33011
產片介紹：PL33011是一款高效的電流模式升壓轉換器，集成了導通電阻RDS (ON) 為80毫歐的NMOSFET。固定650kHz開關頻率，內部補償減少了外部元件數量，節省了PCB空間。內置的軟啟動電路將啟動時的浪涌電流降至最低。
產片介紹：PL33011是一款高效的電流模式升壓轉換器，集成了導通電阻RDS (ON) 為80毫歐的NMOSFET。固定650kHz開關頻率，內部補償減少了外部元件數量，節省了PCB空間。內置的軟啟動電路將啟動時的浪涌電流降至最低。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：1.4V-6.5V
• 輸出電壓范圍：3.3V-24V
• 集成了導通電阻為80mΩ的NMOSFET
• 固定開關頻率： 650KHz
• 內部軟啟動功能可限制啟動時的浪涌電流
• 內部補償功能可節省外部元件數量
• 輸出過壓保護
• 峰值電流模式控制
• 輕載時的脈沖跳躍模式可提高輕載效率
• 采用SOT23-6封裝

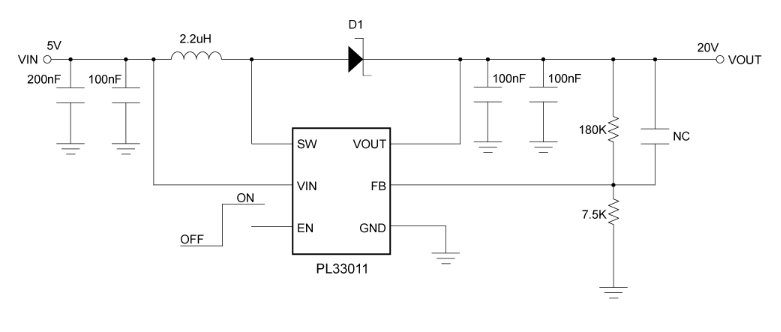

2、應用原理圖
3、產品描述
PL33011是一款高效的電流模式升壓轉換器，集成了導通電阻RDS (ON) 為80毫歐的NMOSFET。固定650kHz開關頻率，內部補償減少了外部元件數量，節省了PCB空間。內置的軟啟動電路將啟動時的浪涌電流降至最低。
PL33011還具備輕載脈沖跳躍模式，該模式可降低系統在輕載情況下從輸入電源獲取的功率損耗。逐周期電流限制功能可在過載情況下保護器件。
4、典型應用場景
• 充電器
• 小型電子設備
• 便攜式產品
