升壓控制器
產品名稱：HTN5157 VIN 45V異步PWM升壓/SPEIC/反激式控制器
型號： HTN5157
產片介紹：HTN5157是一顆異步電流模式DCDC升壓控制器，支持寬工作電壓范圍（2 8V-45V）應用。 HTN5157內置柵極驅動器，通過GATE管腳驅動外置NMOS。
產片介紹：HTN5157是一顆異步電流模式DCDC升壓控制器，支持寬工作電壓范圍（2 8V-45V）應用。 HTN5157內置柵極驅動器，通過GATE管腳驅動外置NMOS。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN5157是一顆異步電流模式DCDC升壓控制器，支持寬工作電壓范圍(2.8V-45V)應用。
HTN5157內置柵極驅動器，通過GATE管腳驅動外置NMOS。
HTN5157通過RT管腳外接電阻調整開關頻率，開關頻率范圍為100KHz-1000KHz。
HTN5157通過CS管腳外接電阻調整電感峰值電流。
HTN5157采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。
HTN5157通過EN可以控制開啟和關斷。
HTN5157內置柵極驅動器，通過GATE管腳驅動外置NMOS。
HTN5157通過RT管腳外接電阻調整開關頻率，開關頻率范圍為100KHz-1000KHz。
HTN5157通過CS管腳外接電阻調整電感峰值電流。
HTN5157采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。
HTN5157通過EN可以控制開啟和關斷。
■ 特點
? 寬輸入電源范圍2.8V-45V
? 開關頻率可調100K-1000KHz
? 開關MOS過流閾值可調
? 欠壓保護和過熱關斷保護
? 無鉛封裝，ESOP8
■ 應用
?藍牙/ Wi-Fi音箱 ?充電 ?移動電源
?電子煙 ?大功率應急電源

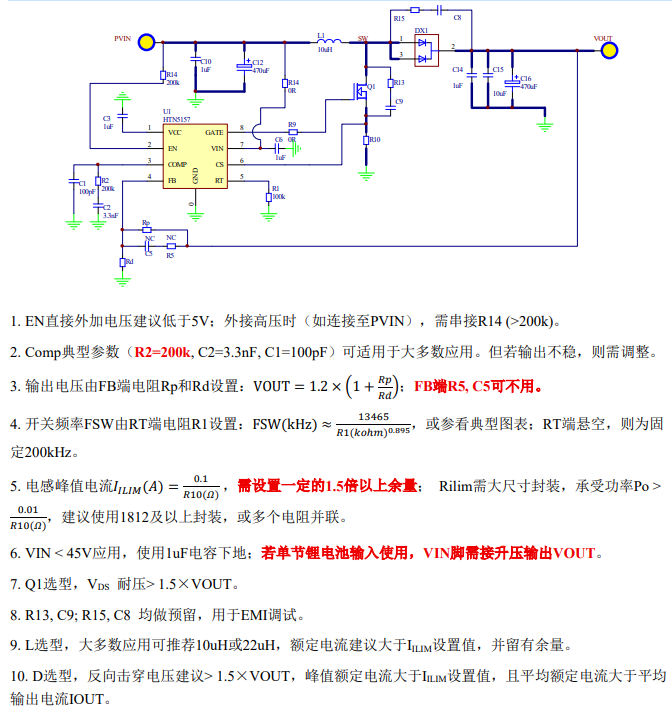

■ 典型應用圖
