產品名稱：LN2292 3.5A 高效率升壓DC/DC 電壓調整器
型號： LN2292
產片介紹：產品概述LN2292 是一款微小型、高效率、升壓型DC DC 調整器。電路由電流模PWM 控制環路，誤差放大器，斜坡補償電路，比較器和功率開關等模塊組成。
產片介紹：產品概述LN2292 是一款微小型、高效率、升壓型DC DC 調整器。電路由電流模PWM 控制環路，誤差放大器，斜坡補償電路，比較器和功率開關等模塊組成。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN2292 是一款微小型、高效率、升壓型DC/DC 調整器。電路由電流模PWM 控制環路，誤差放大器，斜坡補償電路，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作，內置一個3.5A 的功率開關和軟啟動保護電路。高達93％的轉換效率能夠高效的延長電池壽命。可以通過調整兩個外加電阻來設定輸出電壓。
LN2292 是一款微小型、高效率、升壓型DC/DC 調整器。電路由電流模PWM 控制環路，誤差放大器，斜坡補償電路，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作，內置一個3.5A 的功率開關和軟啟動保護電路。高達93％的轉換效率能夠高效的延長電池壽命。可以通過調整兩個外加電阻來設定輸出電壓。
■ 產品特點
● 效率高達 93％
● 輸出電壓可升到 24V
● 輸入電壓范圍 2-24V
● 1.4MHz 的固定開關頻率
● 自動 PWM/PFM 切換模式
● 功率通路支持短路保護
■ 用途
● 便攜式移動設備
● 無線通信設備
● 電池后備電源
■ 封裝
● SOT23-6L
● 便攜式移動設備
● 無線通信設備
● 電池后備電源
■ 封裝
● SOT23-6L

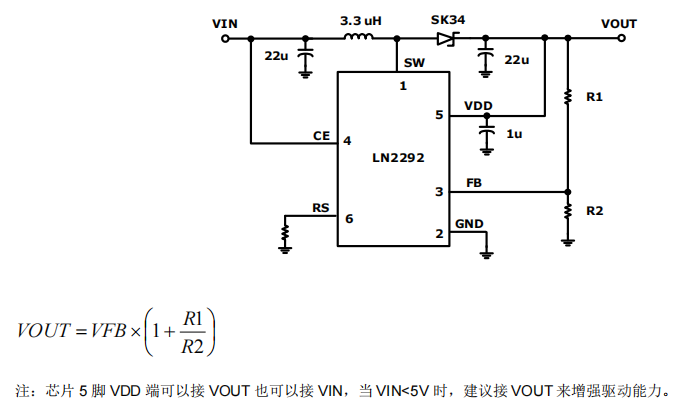

■ 典型應用電路
