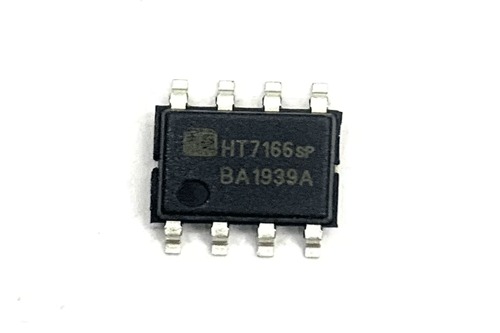

產品名稱：HT7166 13V,10A全集成同步升壓轉換器
型號： HT7166
產片介紹： HT7166是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。 HT7166具有2 7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
產片介紹： HT7166是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。 HT7166具有2 7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HT7166是一款高功率、全集成升壓轉換器，集成16mQ功率開關管和23mQ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7166具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鯉電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
HT7166采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT7166工作在PWM 模式。在輕負載條件下，該器件工作在一種可提高效率的PFM模式。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
HT7166具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鯉電池的應用提供支持。該器件具備10A開關電流能力，并且能夠提供13V的輸出電壓。
HT7166采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT7166工作在PWM 模式。在輕負載條件下，該器件工作在一種可提高效率的PFM模式。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
■ 特點
· 輸入電壓范圍VIN: 2.7V-13V
· 輸出電壓范圍VouT: 4.5V-13V
· 輸出電壓范圍VouT: 4.5V-13V
· 內部固定峰值電流:10A
· 高轉換效率:
93% (VIN = 7.4V,Vour=12V, Iour =3A)
· 高轉換效率:
93% (VIN = 7.4V,Vour=12V, Iour =3A)
92% (VIN = 3.6V,Vour=9V, lour =1A)
· 脈頻調制(PFM)方式
· 低關斷功耗，關斷電流1uA
· 內部固定開關頻率
· 內部固定軟啟動
· 輸出過壓 (14V)、逐周期過流、熱關斷等保護
· SOP8-PP，無鉛封裝
· 脈頻調制(PFM)方式
· 低關斷功耗，關斷電流1uA
· 內部固定開關頻率
· 內部固定軟啟動
· 輸出過壓 (14V)、逐周期過流、熱關斷等保護
· SOP8-PP，無鉛封裝
■ 應用
· 無線音箱 · 便攜式音箱
· 快充移動電源 · 電子煙
· USB TYPE-C 電源傳輸 · 拉桿音箱
· 平板電腦，筆記本電腦 · POS機終端
· 快充移動電源 · 電子煙
· USB TYPE-C 電源傳輸 · 拉桿音箱
· 平板電腦，筆記本電腦 · POS機終端

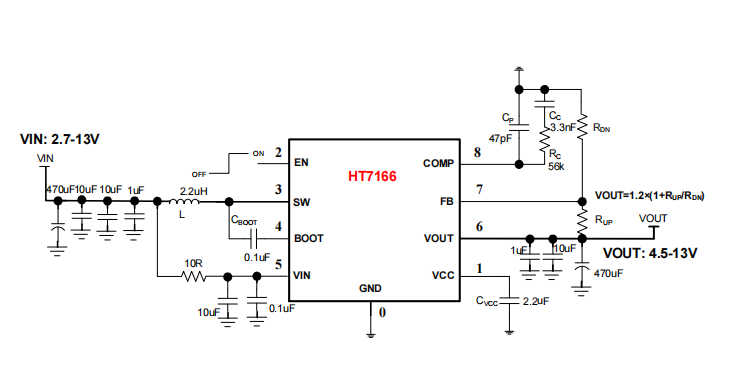

■ 典型應用圖
