┄┄┄詳細介紹┄┄┄

1.產品概述

PT8P1102 是一款RISC 內核， IO 型8 位MCU，其內置 1K*14bit OTP ROM、48*8bit SRAM、 TIMER、PWM、LVD、CMP 等功能。具有低成本的突出優勢。

2.主要特性

? CPU

- RISC 內核，支持63 條指令，除分支指令為兩周期指令以外其余為單周期指令

- 支持5 級硬件堆棧(循環尋址，堆棧滿不屏蔽中斷)

- 指令周期可配置

- 復位向量位于000H

- 支持直接與間接數據尋址方式

- 程序存儲器OTP ROM：1K*14bit，代碼量不超過0.5K，可燒錄2 次

- 數據存儲器SRAM：48*8bit

? 中斷

- 3 個中斷源：TIMER0、TIMER1、KEY

- 不支持中斷優先級，中斷向量入口地址為008H

? I/O 口

- 6 個雙向I/O 端口，帶SMIT 輸入，內置上拉電阻及下拉電阻

- 所有I/O 端口均支持開漏輸出及鍵盤中斷功能

- I/O 驅動拉電流可選正常驅動或限流驅動

- I/O 輸入電壓門限3 檔可選

? 0.7*VDD/0 .3*VDD

? 0.45*VDD/0 .2*VDD

? 關閉（0 .5*VDD）

- P00 P01 P02 可組合配置為并聯大電流口，增大驅動能力（同時輸出P02 腳或PWM1 信號）

? 定時器

- TIMER0

? 8 位定時器，支持預分頻

- TIMER1

? 8 位自動裝載型定時器

? 1 路PWM 輸出

? LVD 及CMP

- 內建16 檔低電壓檢測

- 內建CMP 模塊

? 保護系統及工作模式

- 3 種系統復位方式

? 上電復位(POR)

? 低壓復位(LVR)

? 看門狗(WDT)溢出復位

- 支持2 種工作模式

? Normal 模式：正常工作模式

? STOP 模式：低功耗模式，CPU 停止工作，外設停止工作

? 喚醒方式：KEY 中斷、WDT 溢出

- 內嵌LVR，復位閾值可選為：關閉、1.8V、2.0V、2.2V、2.4V、2.7V、2.9V、3.6V（誤差±

0.1V）

- 內嵌WDT，支持預分頻功能，4 檔WDT 溢出時間可選：9ms、18ms、144ms、288ms

? 時鐘系統

- 內部RC 振蕩器

? 頻率：16MHz 精度：±1.5%(typ)

- 內部RC 振蕩器

? 頻率：32KHz 精度：±5%(typ)

? 工作溫度

- -40 ~ +85℃

? 工作電壓

- 8MHz @3.0-5 .5V

- 4MHz @2 .0-5.5V

- 2MHz @1 .8-5.5V

? 抗靜電能力

- HBM ESD：4000V

? 封裝形式

- SOP8、SOT23-6

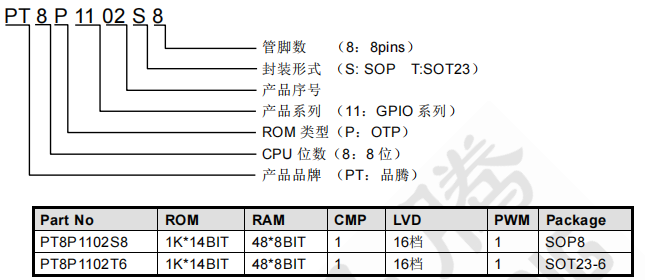

3.產品型號一覽表

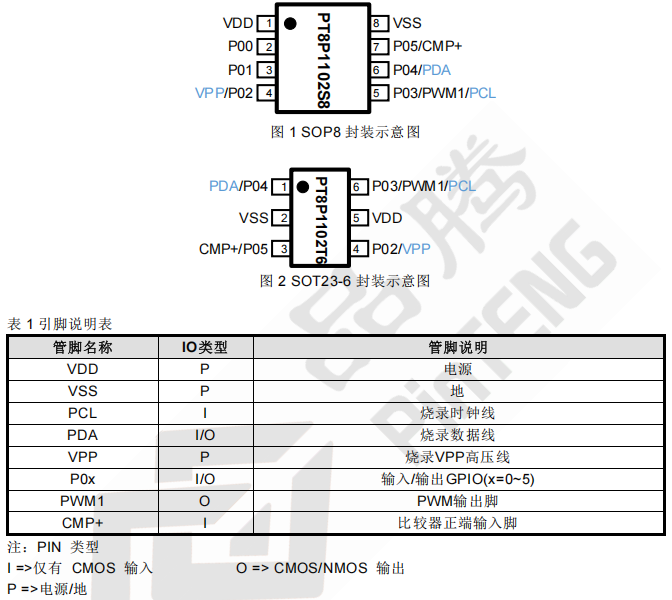

4.管腳配置

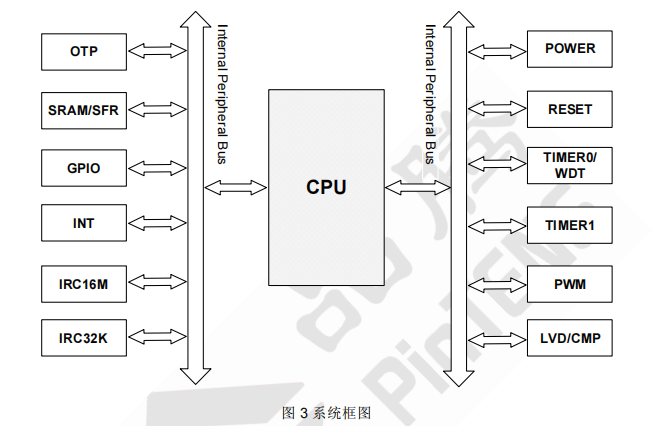

5.系統結構

其為一款MCU 芯片，基于RISC 架構，內置1K*14bit OTP，內置48Bytes SRAM，同時內部集成 TIMER、PWM、LVR、LVD、CMP、WDT 等外設。
