TWS耳機充電盒
產品名稱：NS4861 單燈指示獨立耳鋰電池充放電管理 IC
型號： NS4861
產片介紹：NS4861是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊。充電模塊采用涓流 恒流 恒壓三段式充電模式，且支持0V電池電壓充電。恒流充電電流可以外部調節，最大500mA充電電流。
產片介紹：NS4861是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊。充電模塊采用涓流 恒流 恒壓三段式充電模式，且支持0V電池電壓充電。恒流充電電流可以外部調節，最大500mA充電電流。
┄┄┄詳細介紹┄┄┄
1 說明
NS4861是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊。充電模塊采用涓流/恒流/恒壓三段式充電模式，且支持0V電池電壓充電。恒流充電電流可以外部調節，最大500mA充電電流。放電模式采用 1MHz 同步升壓結構，且內部集成兩路輸出限流開關，可以提供獨立的負載檢測。
芯片還集成有多重保護功能，能夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片的高度集成使其在應用時僅需極少的外圍器件，有效的減小PCB尺寸，降低方案的成本。
NS4861采用的封裝形式為 ESOP8。
NS4861是一款單節鋰電池充電管理和狀態顯示的多功能電源管理芯片。芯片內部集成了充電模塊和放電模塊。充電模塊采用涓流/恒流/恒壓三段式充電模式，且支持0V電池電壓充電。恒流充電電流可以外部調節，最大500mA充電電流。放電模式采用 1MHz 同步升壓結構，且內部集成兩路輸出限流開關，可以提供獨立的負載檢測。
芯片還集成有多重保護功能，能夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片的高度集成使其在應用時僅需極少的外圍器件，有效的減小PCB尺寸，降低方案的成本。
NS4861采用的封裝形式為 ESOP8。
2 特性
• 最大 500mA 線性充電電流，外部可調節
• 最大 500mA 線性充電電流，外部可調節
• 內部預設 4.2V 充電浮充電壓
• 支持 OV 電池充電激活
• 支持充滿/再充功能
• 內置同步升壓放電模塊，輸出電壓 5.1V
• 支持 OV 電池充電激活
• 支持充滿/再充功能
• 內置同步升壓放電模塊，輸出電壓 5.1V
• 同步升壓 VOUT 最大輸出電流 500mA
• VOL/OR 獨立耳最大輸出電流 200mA
• 電池待機電流≤[email protected]
• 輸出待機電壓近電池電壓
• VOUT 輸出放電截止電流 [email protected]
• 電池待機電流≤[email protected]
• 輸出待機電壓近電池電壓
• VOUT 輸出放電截止電流 [email protected]
• VOL/VOR 放電截止電流 [email protected]
• 支持 1LED 燈指示充電和放電狀態
• 支持自動負載檢測
• 支持 KEY 鍵開啟/關閉升壓功能
• 支持自動負載檢測
• 支持 KEY 鍵開啟/關閉升壓功能
• 內置電池欠壓鎖存和過溫保護
• 內置輸入欠壓鎖存和過壓保護等
3 應用范圍
• 移動電源
• 藍牙耳機充電倉便
• 移動電源
• 藍牙耳機充電倉便
• 攜式鋰電池充電設備等

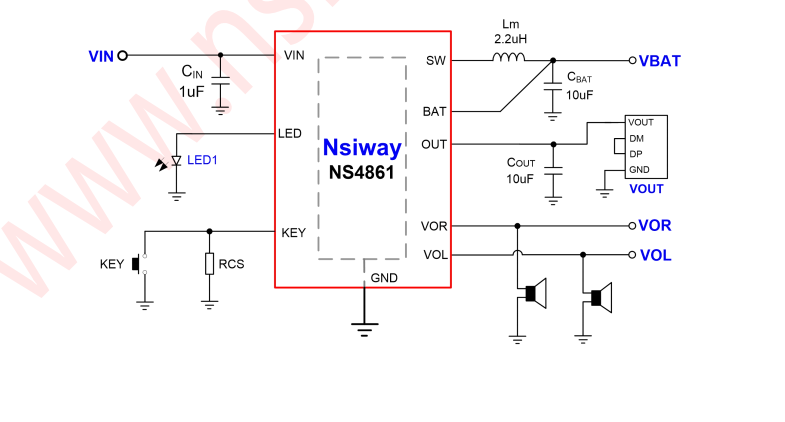

4 典型應用電路
典型應用電路
典型應用電路
