產品名稱：NS4248 3.0W×2 雙聲道 D 類音頻功率放大器附加立體聲耳機功能
型號： NS4248
產片介紹：NS4248 是一款超低 EMI、無需濾波器、3W 雙聲道 D 類音頻功放。當耳機插頭接入插孔時，音頻功率放大器以單端工作模式驅動立體聲耳機。NS4248 可在全帶寬范圍內降低 EMI 干擾，最大限度地減少對其他部件的影響。
產片介紹：NS4248 是一款超低 EMI、無需濾波器、3W 雙聲道 D 類音頻功放。當耳機插頭接入插孔時，音頻功率放大器以單端工作模式驅動立體聲耳機。NS4248 可在全帶寬范圍內降低 EMI 干擾，最大限度地減少對其他部件的影響。
┄┄┄詳細介紹┄┄┄
1 說明
NS4248 是一款超低 EMI、無需濾波器、3W 雙聲道 D 類音頻功放。當耳機插頭接入插孔時，音頻功率放大器以單端工作模式驅動立體聲耳機。NS4248 可在全帶寬范圍內降低 EMI 干擾，最大限 度地減少對其他部件的影響。為簡化音頻系統的設計，NS4248 的橋式聯接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。
NS4248 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。NS4248 內置過流保護、欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。NS4248 提供 SOP16 封裝。
2 特性
● 工作電壓范圍：3.0V-5.25V
● 輸出功率 3W@Class D/Load=3ohm
● THD+N=0.1%@VDD=5V/Po=0.5W
● 立體聲耳機放大模式
● 優異的全帶寬 EMI 抑制能力
● 優異的“上電，掉電”噪聲抑制
● 過流保護、欠壓保護
● 提供 SOP16 封裝
3 應用范圍
● 手提電腦
● 臺式電腦
● 低壓音響系統

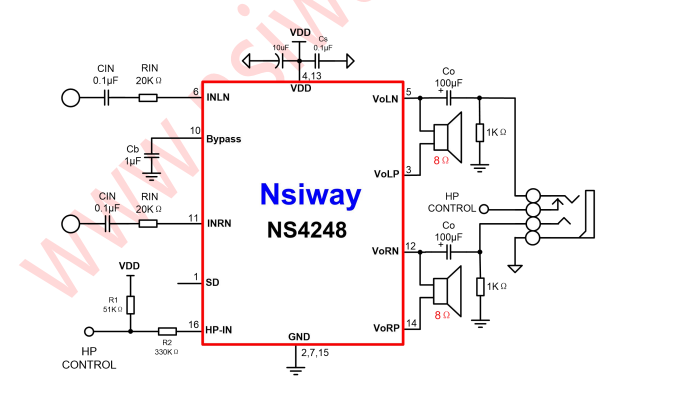

4 典型應用電路
